전자부품 콘덴서란? 어던 원리로 동작 할까?

전자제품을 열어보면 반드시 볼 수 있는 소자가 있습니다. 바로 콘덴서(캐패시터)입니다. 전류가 흐르는 회로에서 콘덴서는 없어서는 안 될 핵심 부품인데요, 전자부품 콘덴서란 무엇인지, 어떤 원리로 동작하며 어디에 활용되는지를 쉽게 풀어 설명하겠습니다.





---

콘덴서의 정의와 기본 원리

콘덴서의 어원과 명칭

‘콘덴서(Condenser)’라는 용어는 예전부터 사용되었지만, 국제 표준에서는 캐패시터(Capacitor)라는 이름이 공식 명칭입니다. 두 개의 도체(전극판) 사이에 절연체(유전체)를 끼워 전기를 저장하는 소자를 말합니다.

전기회로에서 콘덴서의 기본 역할

콘덴서는 전기 에너지를 저장했다가 필요할 때 방출하는 장치입니다. 마치 물탱크가 물을 저장했다가 필요할 때 흘려보내는 것처럼, 콘덴서도 전자를 모았다가 회로가 필요할 때 공급합니다.





---

콘덴서의 구조와 동작 원리

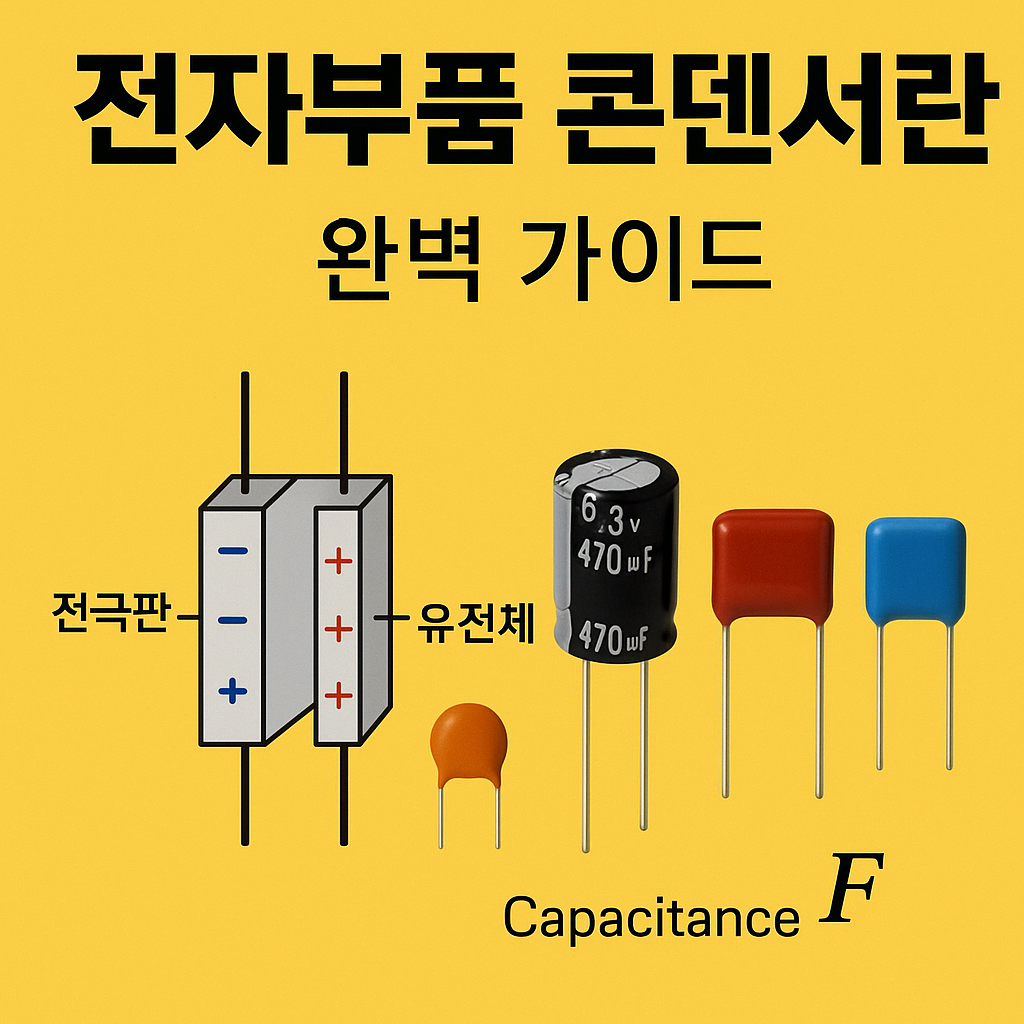

전극판과 유전체

콘덴서는 크게 두 개의 금속판(전극판)과 그 사이를 메우는 절연체(유전체)로 구성됩니다. 유전체의 종류에 따라 콘덴서의 특성이 달라집니다.

충전과 방전 과정

• 충전: 전원이 공급되면 전자가 한쪽 전극판에 모여 전기장이 형성됩니다.
• 방전: 회로에 부하가 걸리면 저장된 전자가 흐르며 전력을 공급합니다.

정전용량(Capacitance)과 단위

콘덴서의 전기 저장 능력을 나타내는 값이 정전용량이며, 단위는 패럿(Farad, F)입니다. 일반적으로 μF(마이크로패럿), nF(나노패럿), pF(피코패럿) 단위로 사용됩니다.



---

콘덴서의 주요 종류

세라믹 콘덴서

• 크기가 작고 가격이 저렴
• 스마트폰, 컴퓨터 등 고주파 회로에 사용

전해 콘덴서

• 높은 용량을 제공
• 전원 회로 필터링, 전력 공급 안정화에 활용

필름 콘덴서

• 안정적이고 내구성이 강함
• 오디오 회로, 가전제품에서 많이 사용

탄탈 콘덴서

• 소형화와 높은 용량을 동시에 제공
• 스마트 기기와 의료 기기에서 활약

슈퍼 캐패시터

• 방대한 에너지를 저장 가능
• 전기차, 신재생에너지 저장 시스템에서 주목



---

콘덴서의 주요 특징과 특성

• 정전용량 범위: 피코패럿부터 수천 마이크로패럿까지 다양
• 전압 허용치: 과전압을 넘으면 쉽게 손상
• 온도 특성: 고온 환경에서 성능 저하 가능



---

콘덴서의 주요 활용 분야

• 전원 회로의 노이즈 제거
• 전자기기 필터링
• 에너지 저장 장치
• 신호 처리 및 커플링



---

콘덴서의 장단점

장점: 효율적 저장, 빠른 응답

• 전류를 순간적으로 저장하고 방출할 수 있어 회로 안정화에 유리합니다.
• 반도체와 함께 사용되면 전력 효율을 크게 향상시킬 수 있습니다.
• 구조가 단순해 가격이 저렴하며 소형화가 가능합니다.

단점: 누설 전류, 수명 한계

• 전해 콘덴서의 경우 시간이 지남에 따라 전해질이 증발하여 수명이 짧아질 수 있습니다.
• 극성을 잘못 연결하면 쉽게 손상됩니다.
• 높은 전압이나 온도 환경에서 안정성이 떨어질 수 있습니다.



---

콘덴서 선택 시 고려사항

용량 및 정격 전압

정전용량이 너무 작으면 원하는 효과를 내지 못하고, 너무 크면 회로 설계에 무리가 갑니다. 또한 정격 전압은 반드시 실제 사용 전압보다 높아야 합니다.

주파수 특성

고주파 신호 회로에는 주파수 응답 특성이 우수한 세라믹이나 필름 콘덴서를 선택해야 합니다.

내구성과 수명

특히 전해 콘덴서는 사용 연한이 있기 때문에 교체 주기를 고려해야 합니다. 내열성과 내구성이 뛰어난 제품을 선택하는 것이 중요합니다.



---

일상 속 콘덴서의 활용 예시

TV, 스마트폰, 노트북

영상이나 음악 재생 중 갑작스러운 전력 변동을 완화하고, 안정된 신호를 전달합니다.

자동차 전자제어장치

현대 차량에는 수백 개의 콘덴서가 사용됩니다. 엔진 제어, 오디오, 전자 브레이크 시스템까지 전방위로 쓰입니다.

신재생에너지 시스템

태양광 발전 및 풍력 발전에서 발생하는 출력 변동을 안정화시키기 위해 콘덴서가 필수적으로 사용됩니다.



---

콘덴서와 다른 부품과의 비교

콘덴서 vs 저항기

• 저항기: 전류의 흐름을 제한하고 전압을 분배
• 콘덴서: 전류를 저장하고 필요할 때 방출
  즉, 저항기는 흐름을 줄이고, 콘덴서는 흐름을 저장합니다.

콘덴서 vs 인덕터

• 인덕터: 자기장을 이용해 에너지를 저장
• 콘덴서: 전기장을 이용해 에너지를 저장
  서로 보완적으로 사용되며, LC 필터나 공진 회로에서 함께 활용됩니다.



---

콘덴서의 최신 기술 동향

고용량 소형화 기술

스마트폰과 웨어러블 기기의 발전으로, 고용량이면서도 작은 크기의 콘덴서 수요가 늘고 있습니다.

전기차와 배터리 분야 활용

슈퍼 캐패시터는 전기차 급속 충전 시스템에서 중요한 역할을 합니다. 또한, 배터리의 수명을 연장하는 보조 장치로도 사용됩니다.

친환경 소재 콘덴서

환경 문제 해결을 위해 할로겐 프리, 무연(無鉛) 소재의 친환경 콘덴서가 주목받고 있습니다.



---

콘덴서 사용 시 주의사항

극성 여부 확인

전해 콘덴서나 탄탈 콘덴서는 극성(+)와 (-)을 반드시 지켜야 합니다. 반대로 연결하면 폭발하거나 손상될 수 있습니다.

과전압 및 발열 관리

정격 전압을 초과하면 콘덴서가 손상됩니다. 또한 발열이 심한 환경에서는 성능이 급격히 저하됩니다.

교체 및 점검 주기

특히 가전제품이나 자동차에 사용되는 콘덴서는 사용 연한이 있습니다. 일정 기간마다 점검하고 교체해야 안전합니다.



---

자주 묻는 질문 (FAQ)

1. 콘덴서는 왜 필요한가요?

콘덴서는 회로의 안정성을 보장하고, 노이즈를 제거하며, 전력을 효율적으로 전달하기 위해 꼭 필요합니다.

2. 콘덴서는 배터리와 어떻게 다른가요?

배터리는 화학적 방식으로 오랜 시간 전력을 공급하는 반면, 콘덴서는 순간적으로 빠르게 에너지를 저장하고 방출합니다.

3. 콘덴서의 수명은 얼마나 되나요?

종류에 따라 다르지만, 일반적인 전해 콘덴서는 약 2,000~10,000 시간 정도 사용 가능합니다.

4. 전해 콘덴서를 교체해야 하는 이유는?

전해질이 증발하면서 성능이 저하되기 때문에 일정 시간이 지나면 반드시 교체해야 합니다.

5. 초보자가 콘덴서를 쉽게 구분하는 방법은?

• 세라믹 콘덴서: 작은 원형 또는 사각형
• 전해 콘덴서: 원통형, 극성 표시 있음
• 필름 콘덴서: 네모난 플라스틱 형태

6. 콘덴서를 잘못 연결하면 어떻게 되나요?

극성을 반대로 연결하면 발열, 누설, 폭발 등이 발생할 수 있습니다. 따라서 설치 전 반드시 극성을 확인해야 합니다.



---

전자부품 콘덴서의 미래와 활용 가능성

정리하자면, 전자부품 콘덴서란 전기 에너지를 저장하고 회로를 안정화하는 핵심 소자입니다. 일상에서 사용하는 모든 전자제품과 산업 장비, 나아가 전기차와 재생에너지 분야에서도 그 중요성은 점점 커지고 있습니다.

특히 앞으로는 소형화·고용량·친환경 기술이 발전하면서 콘덴서는 단순한 회로 부품을 넘어 미래 에너지 산업의 중심에 설 가능성이 큽니다.
