전자회로 트랜지스터의 개념과 역할

트랜지스터(Transistor)는 현대 전자회로의 심장이라 불릴 정도로 중요한 부품입니다. 컴퓨터, 스마트폰, 가전제품, 자동차 등 모든 전자장치 내부에는 수백만 개에서 수십억 개의 트랜지스터가 사용되고 있습니다. 트랜지스터의 기본 개념, 역할, 동작 원리, 그리고 주요 종류와 응용 예시를 쉽게 알려드리겠습니다.







---

트랜지스터란 무엇인가?

트랜지스터(Transistor)는 ‘Transfer’와 ‘Resistor’의 합성어로, ‘전류를 제어하는 저항’이라는 의미를 가지고 있습니다. 간단히 말해, 작은 전류로 큰 전류를 제어하는 전자 부품입니다. 트랜지스터는 전기 신호를 증폭하거나 스위칭(켜짐/꺼짐)을 제어하는 기능을 수행하며, 디지털 회로와 아날로그 회로 모두에서 핵심 역할을 담당합니다.

트랜지스터는 반도체 재료(주로 실리콘)를 이용해 만들어지며, 내부에는 전자(electron)와 정공(hole)의 흐름을 조절하는 세 단자가 있습니다.





---

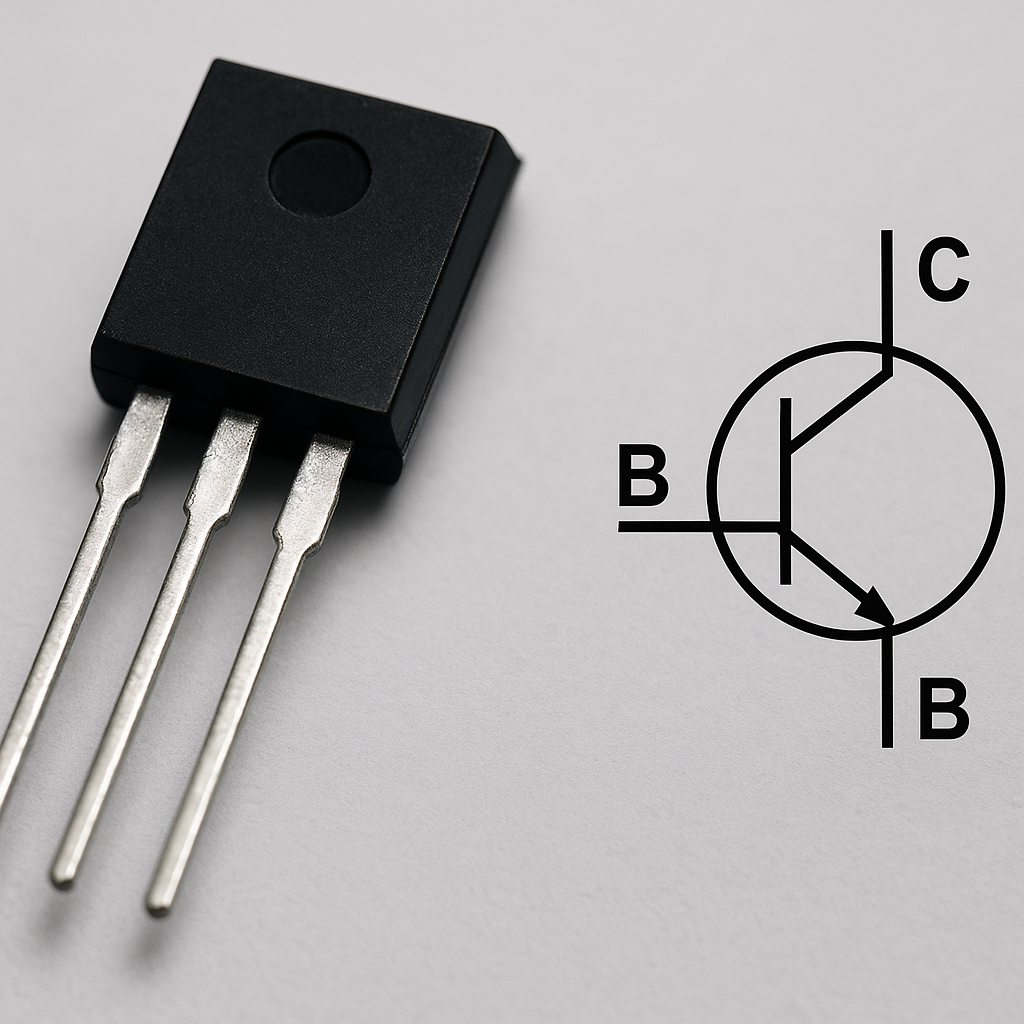

트랜지스터의 구조

트랜지스터는 세 개의 단자로 구성됩니다.

• 베이스(Base): 전류를 제어하는 입력 단자
• 이미터(Emitter): 전류가 방출되는 단자
• 컬렉터(Collector): 전류가 모이는 단자

트랜지스터는 반도체의 PN 접합 구조에 따라 두 가지 형태로 나뉩니다.

종류	구조	전류 흐름 방향
NPN형	N형 - P형 - N형	전류가 컬렉터 → 이미터로 흐름
PNP형	P형 - N형 - P형	전류가 이미터 → 컬렉터로 흐름

가장 많이 사용되는 것은 NPN 트랜지스터로, 전류 제어가 용이하고 스위칭 회로에 적합합니다.





---

트랜지스터의 동작 원리

트랜지스터는 기본적으로 작은 전류로 큰 전류를 제어하는 전자 스위치의 역할을 합니다. 베이스(Base)에 소량의 전류를 흘려주면, 컬렉터(Collector)와 이미터(Emitter) 사이에 큰 전류가 흐를 수 있습니다. 이 원리를 전류 증폭(Current Amplification)이라 합니다.

1. 증폭 동작

아날로그 회로에서는 입력 신호(약한 전류)를 트랜지스터에 인가하여, 출력 신호(강한 전류)로 증폭시킵니다. 이때 트랜지스터는 ‘증폭기(Amplifier)’로 동작합니다.

2. 스위칭 동작

디지털 회로에서는 트랜지스터가 ‘전류를 흐르게 하거나 차단하는’ 스위치로 사용됩니다. 베이스 전류가 있을 때는 ON 상태, 없을 때는 OFF 상태가 되며, 이는 논리회로의 ‘1’과 ‘0’을 구현합니다.





---

트랜지스터의 주요 역할

• 증폭 (Amplification): 작은 전류나 전압 신호를 더 큰 전류나 전압으로 증폭.
• 스위칭 (Switching): 전류의 흐름을 켜거나 끄는 제어 역할.
• 전압 조정: 안정된 전압 출력을 유지하도록 조정.
• 신호 처리: 오디오, 영상, 무선 통신 회로에서 신호를 필터링하고 변조.
• 논리 회로 구성: CPU, 메모리 등 디지털 회로의 기본 소자로 활용.



---

트랜지스터의 종류

트랜지스터는 구조나 동작 방식에 따라 여러 종류로 나뉩니다.

1. BJT (Bipolar Junction Transistor)

가장 전통적인 형태의 트랜지스터입니다. 전류 증폭형으로, 베이스 전류를 통해 컬렉터 전류를 제어합니다. 오디오 증폭기, 전원 회로, 아날로그 회로에서 널리 사용됩니다.

2. FET (Field Effect Transistor)

전압으로 동작하는 트랜지스터로, 입력 단자가 거의 전류를 소모하지 않습니다. 종류로는 JFET, MOSFET 등이 있으며, 특히 MOSFET은 컴퓨터 CPU 및 전원 제어 회로에 필수적으로 사용됩니다.

3. IGBT (Insulated Gate Bipolar Transistor)

BJT와 MOSFET의 장점을 결합한 고전력용 트랜지스터로, 인버터, 전기차, 모터 제어 회로 등에서 사용됩니다.





---

트랜지스터의 기호 및 회로 표기

회로도에서 트랜지스터는 아래와 같은 기호로 표현됩니다.

• NPN형: 화살표가 밖으로 나가는 방향 (전류 방출)
• PNP형: 화살표가 안쪽으로 들어가는 방향 (전류 유입)

화살표의 방향은 전류의 흐름을 의미하며, 회로 내 위치를 통해 신호 증폭 방향을 파악할 수 있습니다.





---

트랜지스터의 실제 응용 예시

• 증폭기 회로: 마이크 신호나 라디오 수신 신호를 증폭.
• 스위칭 회로: LED 점등, 모터 구동, 릴레이 제어.
• 논리 게이트: CPU 내부의 논리 계산을 담당.
• 전원 조절 회로: 전압 안정화 및 전력 제어.

예를 들어, LED 회로에서 트랜지스터는 버튼 입력 신호를 받아 LED에 전류를 흘리거나 차단하는 역할을 합니다. 이처럼 트랜지스터는 단순한 스위치 이상의, 회로의 두뇌 역할을 하는 부품입니다.





---

트랜지스터 선택 시 고려 사항

• 전류 용량(Ic): 최대 허용 전류를 초과하지 않도록 주의.
• 전압 허용치(Vce): 회로의 동작 전압보다 높은 사양의 트랜지스터를 선택.
• 전력 소모(Pd): 발열이 크다면 방열판 사용 고려.
• 베타값(hFE): 증폭률이 높을수록 신호 증폭에 유리.



---

자주 묻는 질문 (FAQ)

Q1. 트랜지스터는 왜 전자회로에서 중요할까요?

트랜지스터는 모든 전자기기의 동작을 제어하고, 전류를 증폭·차단하는 핵심 부품입니다.

Q2. 트랜지스터와 다이오드의 차이는 무엇인가요?

다이오드는 전류를 한쪽 방향으로만 흐르게 하지만, 트랜지스터는 입력 신호에 따라 전류를 증폭하거나 제어할 수 있습니다.

Q3. FET와 BJT는 어떻게 다르나요?

BJT는 전류 제어형, FET는 전압 제어형 트랜지스터로 입력 특성이 다릅니다.

Q4. 트랜지스터는 극성이 있나요?

네, NPN과 PNP의 극성이 다르며 회로 설계 시 반드시 구분해야 합니다.

Q5. 고장 난 트랜지스터는 어떻게 확인하나요?

멀티미터의 다이오드 모드로 각 단자 간 저항을 측정하면 이상 여부를 판단할 수 있습니다.
