전자회로 다이오드의 개념과 역할

전자회로를 구성하는 기본 소자 중 하나가 바로 다이오드(Diode)입니다. 다이오드는 전류의 흐름을 한쪽 방향으로만 통과시키는 특성을 가지고 있어, 회로에서 전류 제어, 정류, 보호 등의 역할을 수행합니다. 스마트폰, 충전기, 컴퓨터, 텔레비전 등 거의 모든 전자제품에 사용되는 핵심 부품입니다.





---

다이오드란 무엇인가?

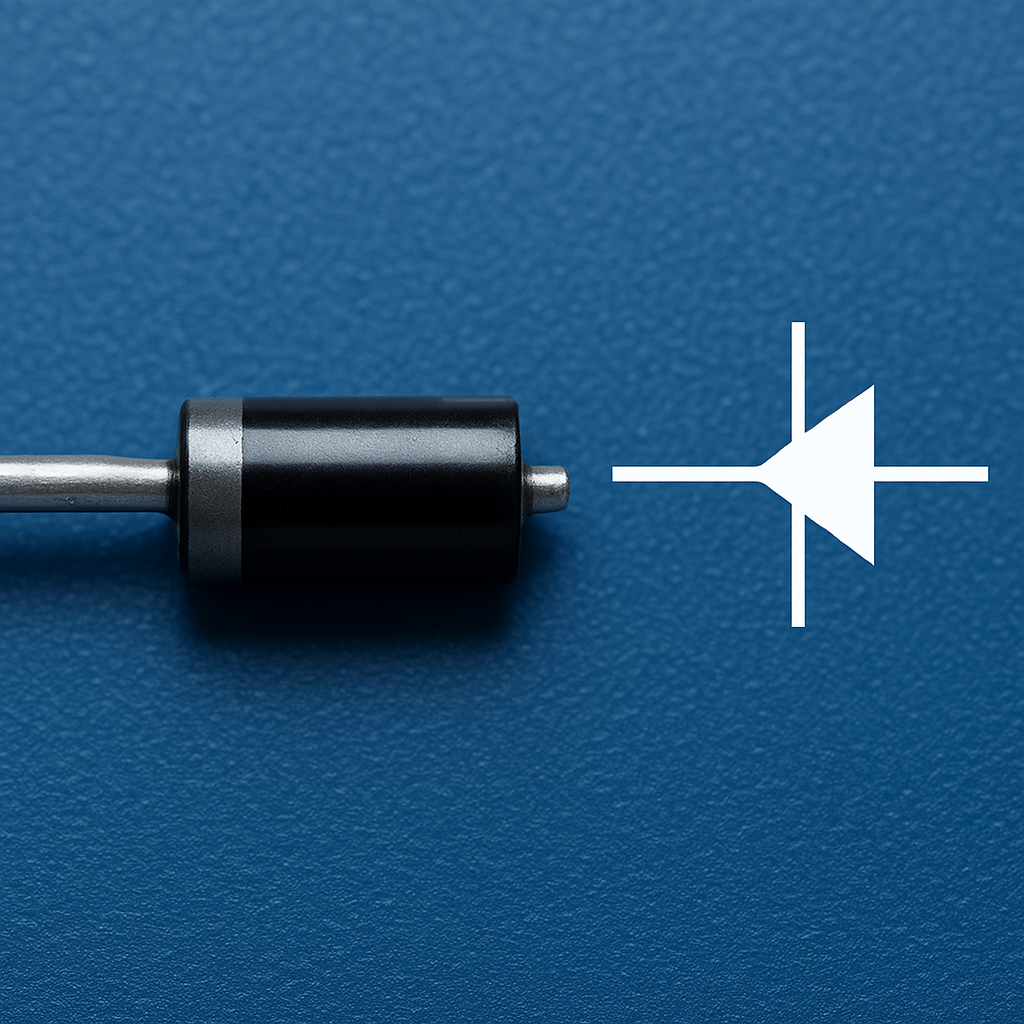

다이오드(Diode)는 전류를 한쪽 방향으로만 흐르게 하는 반도체 소자입니다. ‘다이오드’라는 이름은 두 개의 전극(Duo + Electrode)에서 유래되었습니다. 즉, 두 개의 단자(애노드 Anode, 캐소드 Cathode)를 가진 전류의 일방통행 장치라고 할 수 있습니다.

이러한 성질 덕분에 다이오드는 전류를 정류(AC → DC)하거나, 전자 회로를 보호하는 데 필수적으로 사용됩니다.





---

다이오드의 구조

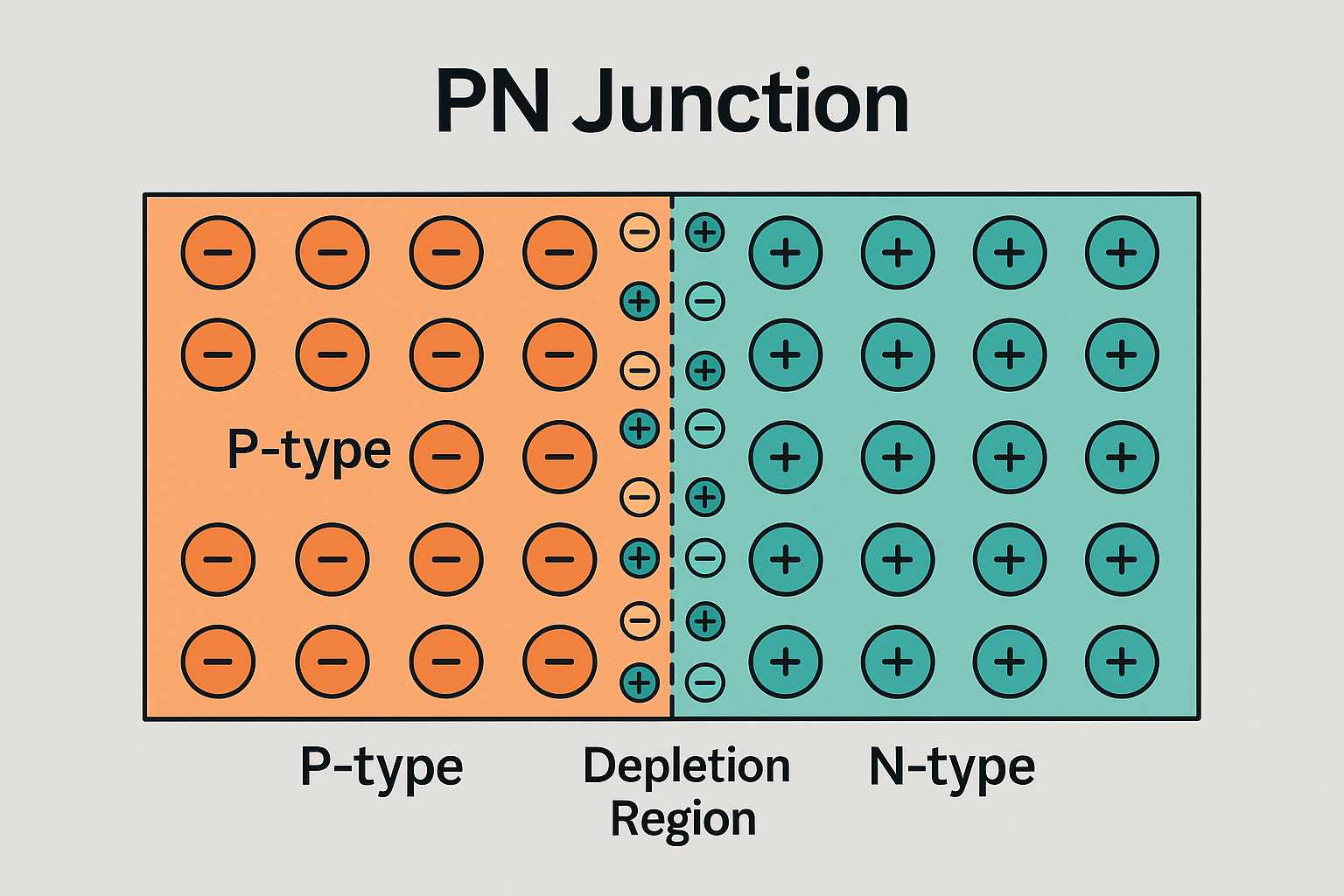

다이오드는 P형 반도체와 N형 반도체를 접합시켜 만든 전자 부품입니다. 이를 PN 접합(PN Junction)이라 하며, 이 접합부에서 전류가 한 방향으로만 흐를 수 있도록 제어됩니다.

• P형 반도체 (Positive): 정공(hole)이 많아 양전하를 띠는 영역
• N형 반도체 (Negative): 전자(electron)가 많아 음전하를 띠는 영역

이 두 반도체가 만나면 경계면에 전자가 이동하며 공핍층(Depletion Region)이 형성되고, 이로 인해 자연적인 전위 장벽이 생겨 전류가 한쪽 방향으로만 흐를 수 있게 됩니다.







---

다이오드의 동작 원리

1. 순방향 바이어스 (Forward Bias)

다이오드의 애노드(+) 단자에 양전압을, 캐소드(-) 단자에 음전압을 가하면 전위 장벽이 낮아져 전류가 흐르게 됩니다. 이 상태를 순방향(Forward Bias)이라고 합니다. 예를 들어 실리콘 다이오드는 약 0.7V 이상의 전압이 걸려야 전류가 흐릅니다.

2. 역방향 바이어스 (Reverse Bias)

반대로 애노드에 음전압, 캐소드에 양전압을 걸면 전위 장벽이 커지고, 전류가 거의 흐르지 않습니다. 이 상태를 역방향(Reverse Bias)이라고 하며, 다이오드는 이 상태에서 전류를 차단하는 역할을 합니다.





---

다이오드의 주요 역할

• 전류 정류 (Rectification): 교류(AC)를 직류(DC)로 변환하는 정류 회로에 사용됩니다.
• 전압 보호 (Protection): 회로에 역전압이 걸릴 때 손상을 방지합니다.
• 신호 검출 (Detection): 무선 수신기 등에서 고주파 신호를 검출합니다.
• 전압 조정 (Regulation): 특정 다이오드는 전압을 일정하게 유지하는 역할을 합니다.
• 스위칭 (Switching): 빠르게 켜고 끌 수 있어 디지털 회로에서 사용됩니다.



---

다이오드의 종류

다이오드 종류	특징	주요 용도
정류 다이오드 (Rectifier)	큰 전류 정류용	전원 회로, 어댑터
제너 다이오드 (Zener)	역전압 상태에서 일정 전압 유지	전압 안정화 회로
발광 다이오드 (LED)	전류가 흐를 때 빛을 방출	조명, 표시등
쇼트키 다이오드 (Schottky)	낮은 전압 강하, 빠른 스위칭	고속 회로, 전원 변환기
광다이오드 (Photodiode)	빛을 전류로 변환	센서, 카메라







---

다이오드의 기호와 극성

회로도에서 다이오드는 아래와 같은 기호로 표시됩니다.

▷|─ (왼쪽: 애노드, 오른쪽: 캐소드)

화살표 방향은 전류가 흐르는 방향(순방향)을 의미하며, 캐소드 쪽에는 전류를 차단하는 막대 모양의 선이 있습니다.





---

다이오드의 응용 예시

• 정류 회로: 교류 전원을 직류로 변환 (예: 충전기 내부 회로)
• 역전압 보호: 극성이 반대로 연결될 때 회로 손상을 방지
• LED 조명: 전류 흐름 시 가시광선을 방출
• 센서 회로: 빛, 온도, 압력 등에 반응하는 센서용 다이오드
• 정전기 보호 회로(ESD): 민감한 회로를 외부 충전으로부터 보호



---

다이오드의 주요 특성

• 순방향 전압강하 (Vf): 전류가 흐를 때 걸리는 전압 (실리콘 약 0.7V, 게르마늄 약 0.3V)
• 역방향 누설전류 (Ir): 역방향 시 흐르는 아주 작은 전류
• 최대 역전압 (Vrrm): 다이오드가 견딜 수 있는 최대 역전압
• 스위칭 속도: 빠른 회로일수록 쇼트키 다이오드 등 고속형을 사용



---

다이오드 선택 시 주의할 점

• 회로의 전압·전류 용량에 맞는 제품을 선택해야 합니다.
• 고속 회로에는 쇼트키 다이오드, 안정화 회로에는 제너 다이오드가 적합합니다.
• 발열이 심한 환경에서는 방열판이 필요할 수 있습니다.



---

다이오드와 트랜지스터의 차이점

구분	다이오드	트랜지스터
단자 수	2개 (애노드, 캐소드)	3개 (베이스, 이미터, 컬렉터)
기능	전류의 방향 제어	전류의 증폭 및 스위칭
역할	정류, 보호, 검출	증폭기, 스위치, 제어
응용 분야	전원 회로, 보호 회로	증폭 회로, 제어 회로





---

자주 묻는 질문 (FAQ)

Q1. 다이오드는 전류가 왜 한쪽 방향으로만 흐르나요?

P형과 N형 반도체의 접합부에서 생긴 전위 장벽이 전류의 역방향 흐름을 막기 때문입니다.

Q2. 다이오드의 극성은 어떻게 구분하나요?

캐소드 쪽(음극)은 선 표시나 띠로 표시되어 있습니다. 전류는 애노드 → 캐소드 방향으로 흐릅니다.

Q3. 제너 다이오드는 역방향에서도 전류가 흐르나요?

네, 일정 전압(제너 전압) 이상이 되면 역방향에서도 전류가 흐르며, 전압을 일정하게 유지합니다.

Q4. 다이오드와 LED는 같은 건가요?

LED는 다이오드의 일종이지만, 전류가 흐를 때 빛을 방출하는 특수한 다이오드입니다.

Q5. 다이오드가 고장 나면 어떤 증상이 나타나나요?

정류 회로의 경우 전원이 켜지지 않거나, 불안정한 전압이 나타납니다. 멀티미터로 순방향·역방향 저항을 측정하면 판단할 수 있습니다.
