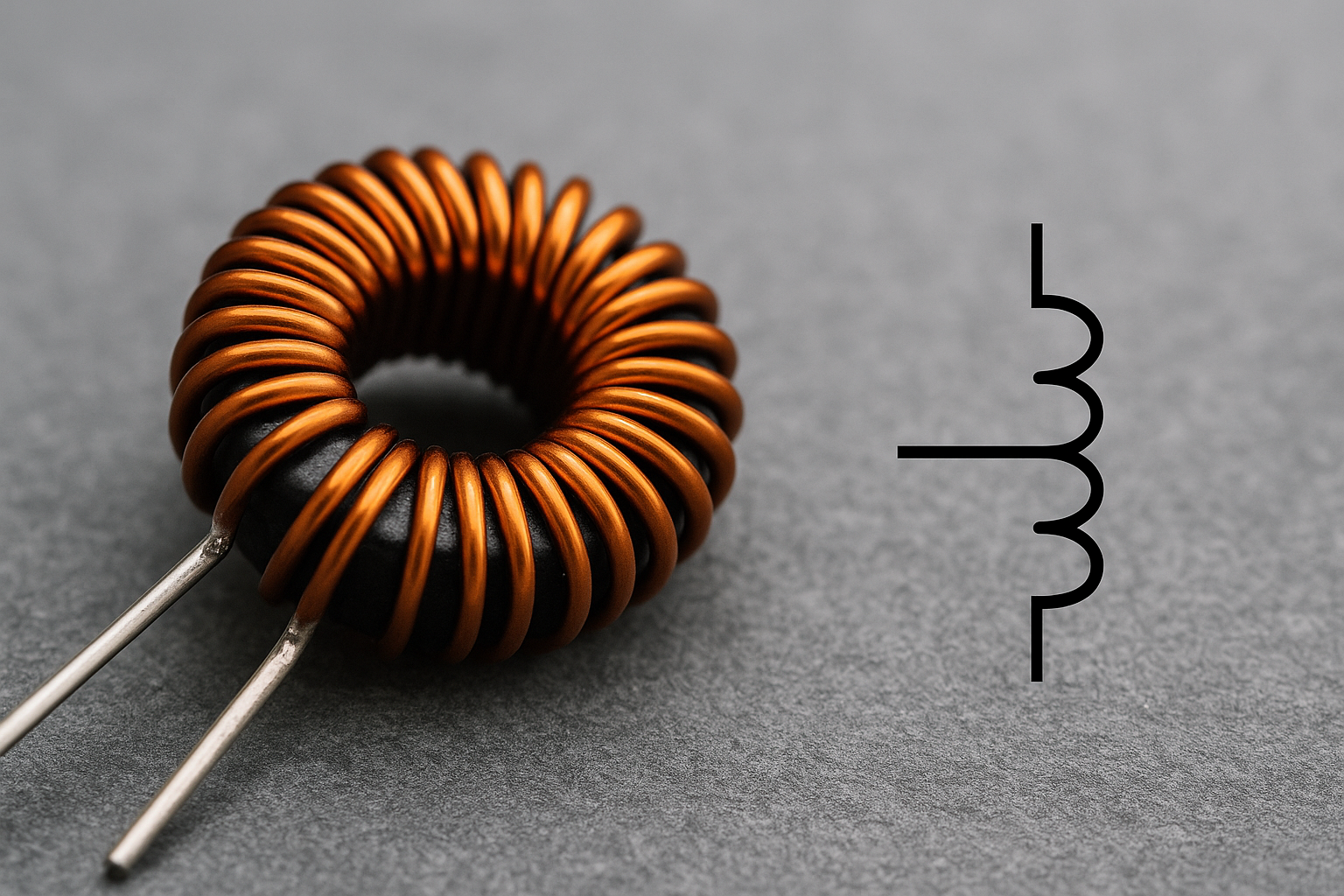

전자회로에서 인덕터(Inductor)는 전류의 변화에 반응하여 자기장(Magnetic Field)을 생성하고, 그 에너지를 저장하거나 필터링하는 역할을 하는 부품입니다. 일반적으로 코일(Coil)이라고도 불리며, 전원 회로, 필터 회로, 스위칭 회로 등에서 필수적으로 사용됩니다. 인덕터의 개념, 구조, 작동 원리, 역할, 종류, 그리고 실제 응용 예시를 살펴보겠습니다.
인덕터란 무엇인가?
인덕터는 전류가 흐를 때 자기장을 형성하고, 전류의 변화가 생기면 그 자기장의 변화에 의해 전류의 흐름을 저항하려는 성질(유도작용, Inductance)을 가진 전자 부품입니다. 즉, 전류가 갑자기 증가하거나 감소하지 않도록 완충 역할을 하는 장치입니다.
인덕터의 핵심 개념은 패러데이의 전자기 유도 법칙(Faraday’s Law) 과 렌츠의 법칙(Lenz’s Law) 에 기반합니다.
V = -L × (ΔI / Δt)
(V: 유도전압, L: 인덕턴스, I: 전류, t: 시간)
즉, 전류가 급격히 변하면 인덕터 내부에 전압이 유도되어 변화에 반대 방향으로 작용하게 됩니다.

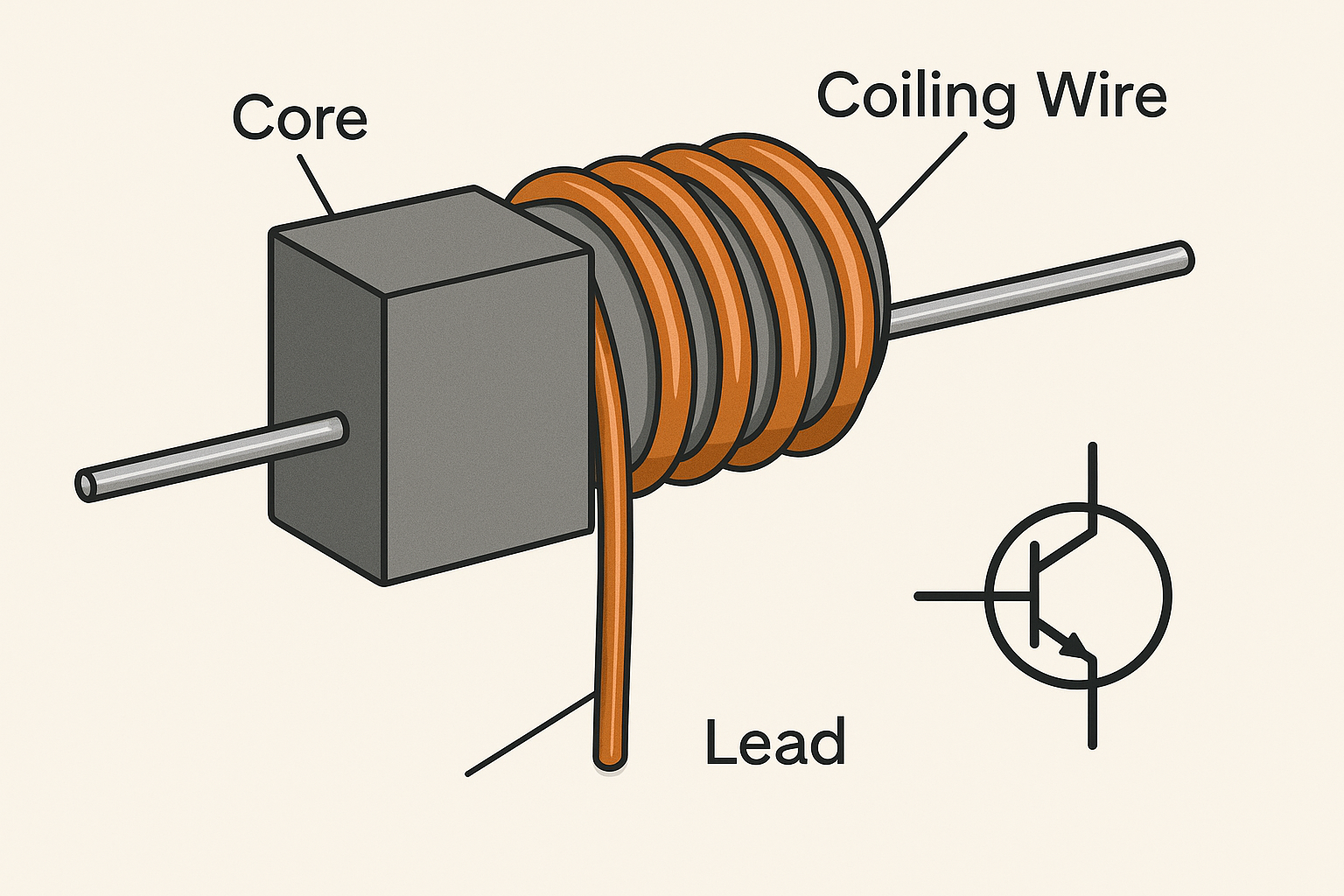

인덕터의 구조
인덕터는 주로 다음과 같은 구조로 이루어집니다.
- 코어(Core): 자기장을 집중시키기 위한 철심, 페라이트, 공심 등으로 구성됩니다.
- 도선(Coiling Wire): 전류가 흐르는 구리선 또는 에나멜선이 감겨 있습니다.
- 단자(Lead): 회로에 연결되는 접속부입니다.
코어의 재질과 권선(감긴 횟수)에 따라 인덕턴스 값이 결정됩니다. 일반적으로 코일이 많을수록, 코어의 자성률이 높을수록 인덕턴스 값이 커집니다.

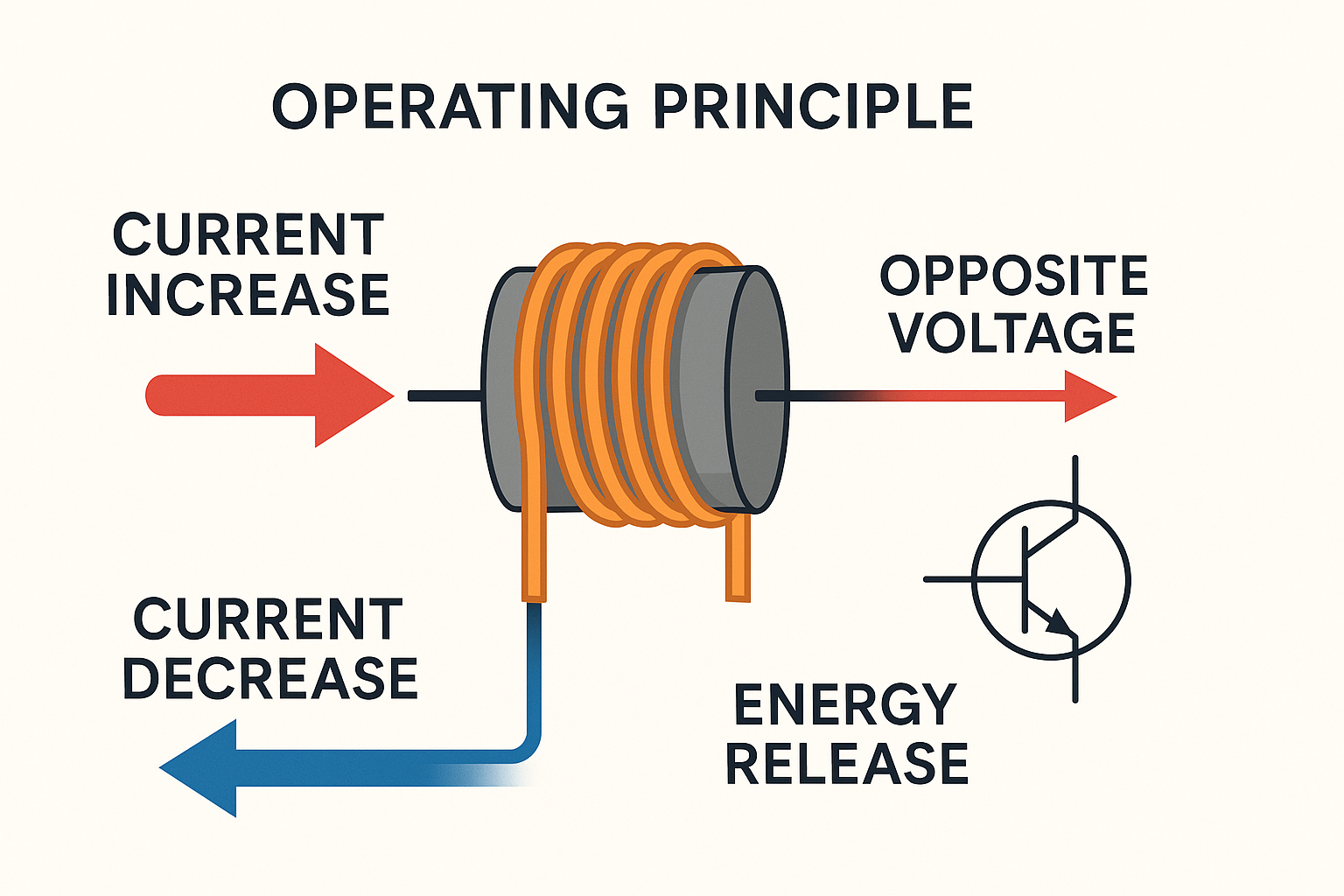

인덕터의 동작 원리
인덕터에 전류가 흐르면 자기장이 발생하고, 전류의 변화가 생기면 그 자기장이 변하면서 유도기전력이 생깁니다. 이 유도기전력은 전류의 변화에 반대 방향으로 작용하여 전류를 안정화시킵니다.
전류 증가 시:
전류가 증가하면 인덕터는 그 변화를 억제하기 위해 역방향의 전압을 발생시킵니다.
전류 감소 시:
전류가 감소하면 인덕터는 자기장에 저장된 에너지를 방출하여 전류가 천천히 줄어들도록 합니다.
이 원리를 통해 인덕터는 전류의 완충기 역할을 수행합니다.
인덕터의 주요 역할
- 전류 평활화 (Current Smoothing): 전류 변동을 줄여 안정적인 전류 공급 유지
- 필터링 (Filtering): 고주파 노이즈 제거, 저주파 신호만 통과
- 에너지 저장: 자기장에 전력을 임시 저장했다가 필요 시 방출
- 스위칭 회로 보상: 전원 차단 시 발생하는 스파이크 전압 흡수
- 변압기 구성 요소: 여러 인덕터를 결합하여 전압을 변환
인덕터의 종류
| 종류 | 특징 | 주요 용도 |
|---|---|---|
| 에어코어 인덕터 | 공심 구조, 자기 손실 없음 | 고주파 회로 |
| 아이언코어 인덕터 | 철심 사용, 높은 인덕턴스 | 전원 회로, 전류 필터 |
| 페라이트 코어 인덕터 | 자기 손실 적고 경량 | SMPS, 고주파 필터 |
| 토로이드 인덕터 | 도넛형 코어, 누설 자속 최소화 | EMI 필터, 오디오 회로 |
| 가변 인덕터 | 코어 위치로 인덕턴스 조절 가능 | 라디오 튜너, 통신 회로 |
인덕터의 주요 특성
- 인덕턴스 (L): 전류 변화에 대한 저항 정도 (단위: 헨리 H)
- 저항 (R): 코일선의 직류 저항
- 품질계수 (Q): 에너지 손실에 대한 효율성 지표
- 자속 밀도 (B): 코어 내부의 자기장 강도
- 허용 전류: 과도한 전류 시 코어 포화 또는 과열 발생
인덕터의 회로 내 역할 예시
- 전원 필터 회로: 전원 입력의 리플 제거로 안정된 DC 공급
- 스위칭 전원장치(SMPS): 에너지를 저장했다가 방출하여 전압 변환
- RF 회로: 주파수 선택, 공진 회로 구성
- 노이즈 필터: 외부 전자파 간섭(EMI) 제거
- 모터 드라이버: 스파이크 전압 억제 및 전류 완화
인덕터의 응용 사례
인덕터는 다음과 같은 실제 전자기기에서 광범위하게 사용됩니다.
- 스마트폰 충전 회로: 전력 변환 시 안정된 전류 유지
- 오디오 시스템: 주파수 필터링 및 음질 보정
- 자동차 전자 제어 장치: 전류 파형 안정화
- 무선 충전기: 자기장을 통한 전력 전송
- 전력 인버터: DC-AC 변환 시 에너지 저장
인덕터의 주의사항
- 코어 포화 현상을 방지하기 위해 정격 전류를 초과하지 않아야 합니다.
- 고주파 회로에서는 인덕터의 ESR(등가직렬저항)을 고려해야 합니다.
- 과도한 발열은 인덕턴스 변화나 절연 파손의 원인이 됩니다.
인덕터와 커패시터의 차이
| 비교 항목 | 인덕터 | 커패시터 |
|---|---|---|
| 에너지 저장 형태 | 자기장 | 전기장 |
| DC 특성 | 통과함 | 차단함 |
| AC 특성 | 변화에 저항 | 변화를 따라감 |
| 주요 기능 | 전류 안정화 | 전압 평활화 |
| 응용 분야 | 필터, 전원 회로 | 정류, 타이밍 회로 |
자주 묻는 질문 (FAQ)
Q1. 인덕터는 전류를 차단하나요?
아니요. 인덕터는 전류를 차단하지 않고, 전류의 급격한 변화를 억제합니다.
Q2. 인덕턴스 값이 클수록 좋은 건가요?
용도에 따라 다릅니다. 높은 인덕턴스는 필터링에는 좋지만, 반응 속도가 느릴 수 있습니다.
Q3. 코어가 없는 인덕터(공심형)는 왜 사용하나요?
고주파 신호에서는 철심 코어의 손실이 크기 때문에 공심 인덕터가 유리합니다.
Q4. 인덕터의 단위 헨리(H)는 무엇을 의미하나요?
1헨리란 1암페어/초의 전류 변화에 대해 1볼트의 유도전압이 생길 때의 인덕턴스입니다.
Q5. 인덕터가 고장 나면 어떤 증상이 나타나나요?
전원 회로의 리플이 심해지거나, 스위칭 회로에서 노이즈가 증가합니다.
