전자회로의 핵심 부품 중 하나인 커패시터(Capacitor) 개념과 역할

전자회로의 핵심 부품 중 하나인 커패시터(Capacitor) 는 전하를 저장하고, 전류의 흐름을 조절하며, 회로의 안정성을 유지하는 중요한 역할을 합니다. 일상 속 거의 모든 전자제품 스마트폰, 컴퓨터, 냉장고, 자동차 전자 제어 장치 등 에서 커패시터는 필수적인 부품으로 사용되고 있습니다. 커패시터의 개념, 구조, 작동 원리, 역할, 종류, 그리고 응용 예시까지 단계적으로 알아보겠습니다.







---

커패시터란 무엇인가?

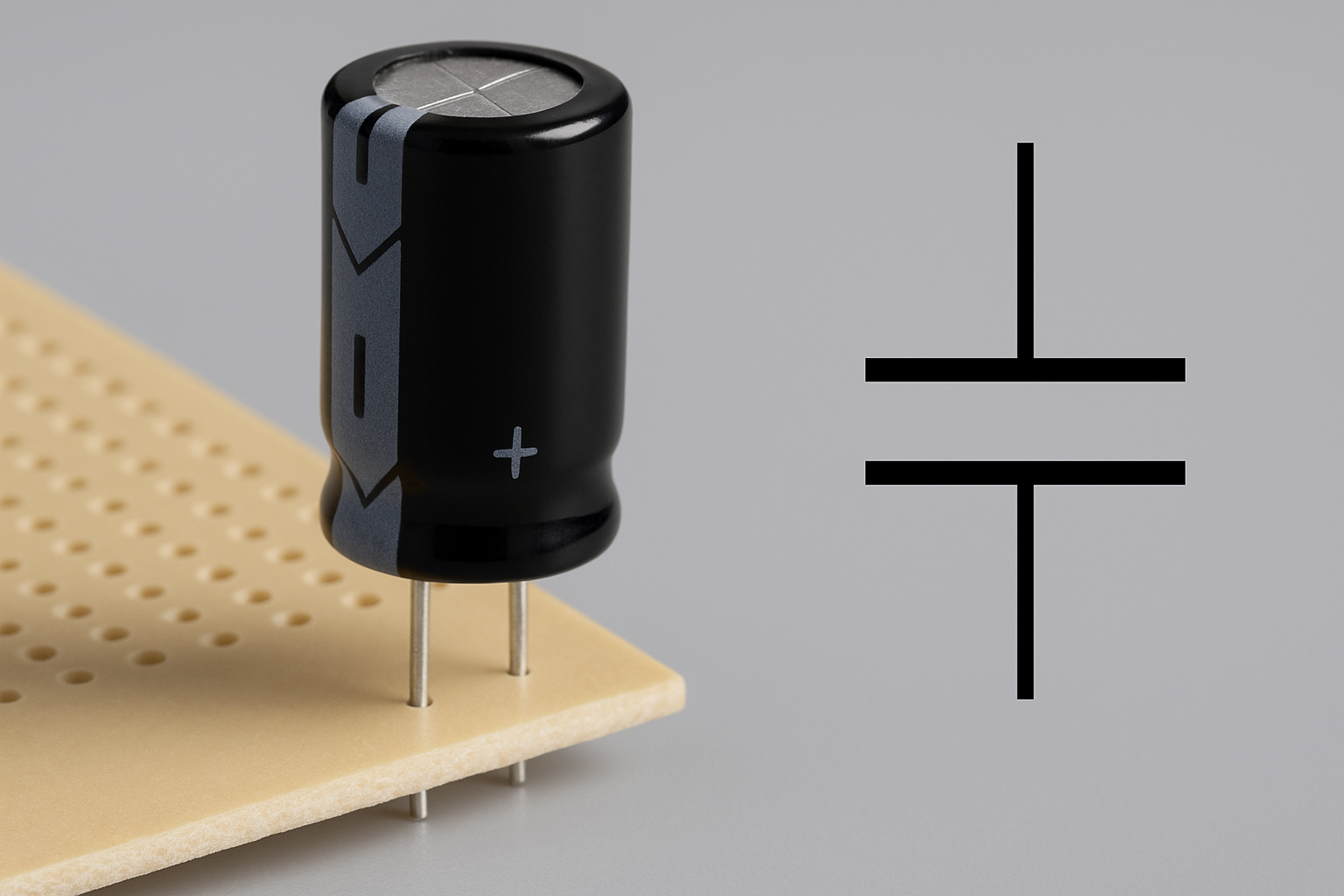

커패시터(Capacitor)는 전하(Electric Charge)를 저장하는 전자 부품입니다. 다른 말로는 콘덴서(Condenser)라고도 불립니다. 커패시터는 두 개의 전극(도체) 사이에 절연체(유전체, Dielectric)를 끼워 넣은 구조를 가지고 있으며, 전압이 가해지면 두 전극에 서로 반대되는 전하가 축적됩니다.



커패시턴스(Capacitance, 정전 용량) = 전하(Q) ÷ 전압(V)
즉, C = Q / V

이때 전하를 저장할 수 있는 능력을 정전용량(Capacitance)이라 하며, 단위는 패럿(Farad, F)입니다.





---

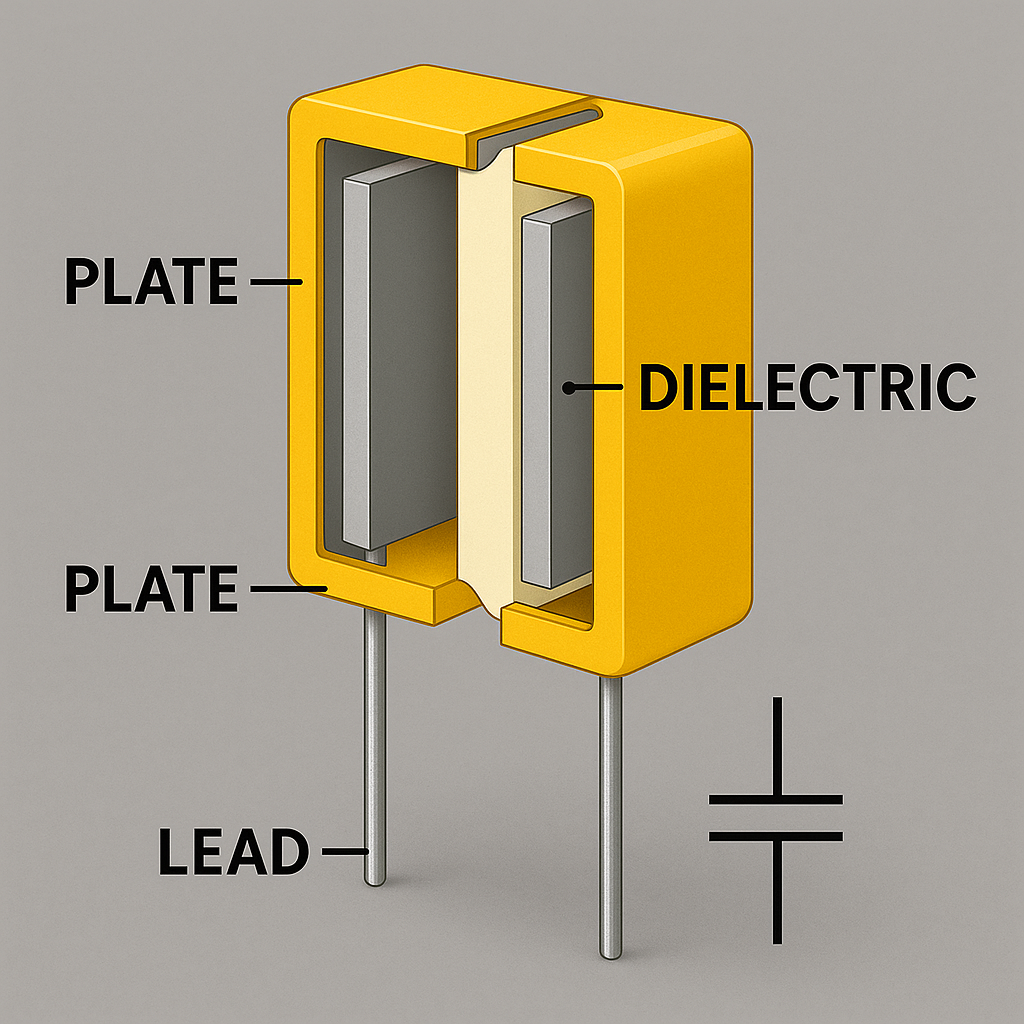

커패시터의 구조

커패시터는 기본적으로 다음 세 가지 요소로 구성됩니다.

• 전극판 (Plate): 전하를 저장하는 도체 부분
• 유전체 (Dielectric): 전류가 통하지 않도록 하는 절연 물질
• 리드선 (Lead): 회로에 연결되는 단자

유전체는 커패시터의 특성과 용도에 따라 다르게 사용됩니다. 예를 들어, 종이, 세라믹, 플라스틱 필름, 전해질, 운모 등이 사용됩니다.



---

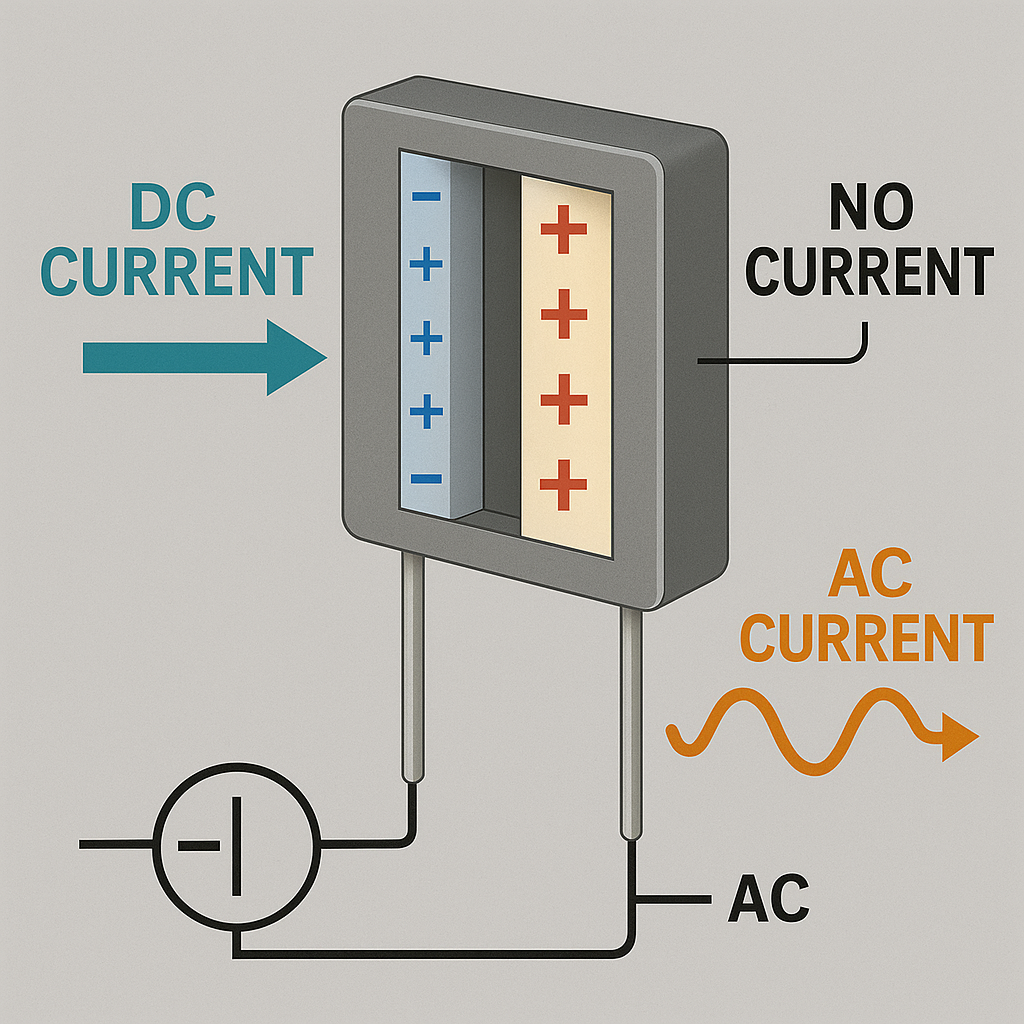

커패시터의 동작 원리

커패시터는 전류가 직접 통과하지 않지만, 전류의 변화를 이용해 에너지를 저장합니다. 전원 공급 시 전류가 흐르며 한쪽 전극에는 양전하가, 다른 전극에는 음전하가 쌓입니다. 전원이 차단되면 저장된 전하가 방출되며, 이 과정에서 전류가 흐르는 것처럼 동작합니다.

전류 흐름의 특징

• 직류(DC): 한 번 충전되면 전류가 더 이상 흐르지 않습니다 (차단 효과).
• 교류(AC): 전류의 방향이 계속 바뀌므로, 반복적으로 충·방전이 일어나 전류가 통하게 됩니다 (통과 효과).

이 원리를 통해 커패시터는 AC 신호를 통과시키고 DC 신호를 차단하는 필터 역할을 수행합니다.







---

커패시터의 주요 역할

• 전하 저장 (Energy Storage): 전원을 끄더라도 잠시 동안 전류를 유지할 수 있습니다.
• 전압 평활화 (Filtering): 전원 공급의 불규칙한 전압을 일정하게 만듭니다.
• 노이즈 제거: 외부 전자기 간섭(EMI)을 흡수하여 신호의 안정성을 높입니다.
• 교류 필터링 (AC Coupling): 교류 신호만 통과시키고 직류 성분은 차단합니다.
• 시간 지연 (Timing): RC 회로를 구성하여 시간 지연이나 파형 제어에 사용됩니다.



---



커패시터의 종류

종류	유전체	특징	주요 용도
세라믹 커패시터	세라믹	작고 저가, 고주파 특성 우수	고속 회로, 필터
전해 커패시터	전해질	대용량, 극성 있음	전원 회로, 평활 회로
필름 커패시터	플라스틱 필름	안정성 높음, 오차 적음	정밀 회로, 오디오 회로
탄탈 커패시터	산화탄탈	고용량, 작은 크기	모바일 기기
수퍼 커패시터	활성탄소	매우 큰 용량, 배터리 보조용	전기차, 에너지 저장장치





---

커패시터의 주요 특성

• 정전용량 (Capacitance): 전하를 저장할 수 있는 능력
• 내전압 (Rated Voltage): 견딜 수 있는 최대 전압
• 누설전류 (Leakage Current): 충전 상태에서 서서히 방전되는 전류
• ESR (Equivalent Series Resistance): 내부 저항 성분으로, 손실의 원인이 됩니다.
• 극성 (Polarity): 일부 커패시터(전해, 탄탈 등)는 +, - 극이 있으므로 반대로 연결하면 폭발 위험이 있습니다.



---

커패시터의 회로 내 활용 예시

• 전원 평활 회로: 정류 후 생기는 리플(Ripple)을 줄여 안정된 DC 전압을 제공합니다.
• 타이머 회로: 저항(R)과 결합해 충·방전 시간을 이용한 지연 회로 구성.
• 스피커 크로스오버: 특정 주파수 대역의 신호만 통과시켜 음향 품질 향상.
• 스위칭 회로: 순간적인 전류 급증 시 완충 역할 수행.
• 에너지 저장: 순간적인 전력 공급을 위한 백업용.



---

커패시터의 충전 및 방전 원리

커패시터는 전압이 걸리면 빠르게 충전되고, 전압이 사라지면 저장된 에너지를 방전합니다. 이 특성 때문에 커패시터는 단시간 에너지 저장 장치로 사용됩니다.

충전 시:

전류가 흐르면서 한쪽 플레이트에 전자가 모이고, 다른 한쪽에는 전자가 빠져나가 양전하가 형성됩니다.

방전 시:

전류가 반대 방향으로 흘러 저장된 에너지가 회로로 다시 공급됩니다.





---

9. 커패시터의 주의사항

• 정격 전압을 초과하면 유전체가 파괴되어 폭발할 수 있습니다.
• 극성이 있는 커패시터(전해형)는 반드시 방향을 맞춰 연결해야 합니다.
• 장시간 사용 시 ESR이 증가하므로 교체 주기를 고려해야 합니다.



---

자주 묻는 질문 (FAQ)

Q1. 커패시터와 배터리의 차이는 무엇인가요?

배터리는 화학 반응으로 에너지를 저장하고, 커패시터는 전기적으로 에너지를 저장합니다. 충·방전 속도와 용량이 다릅니다.

Q2. 교류(AC) 회로에서 커패시터는 왜 필요하나요?

커패시터는 교류 신호를 통과시키고 직류 성분을 차단하여 필터링에 사용됩니다.

Q3. 커패시터의 수명은 얼마나 되나요?

일반적으로 5년~10년 정도이며, 온도와 사용 전압에 따라 달라집니다.

Q4. 커패시터의 병렬 연결 효과는?

병렬 연결 시 전체 정전용량이 커져 더 많은 전하를 저장할 수 있습니다.

Q5. 커패시터의 직렬 연결은 언제 사용되나요?

직렬 연결은 내전압을 높이기 위해 사용됩니다.
