MEMS 센서 회로 인터페이스 설계 및 노이즈 저감 팁

MEMS 센서는 가속도계, 자이로스코프, 압력 센서 등 다양한 형태로 활용되며, 크기가 작고 소비전력이 낮다는 장점 덕분에 산업·자동차·모바일·IoT 분야 전반에서 핵심 부품으로 사용되고 있습니다. 그러나 MEMS 센서는 구조적으로 매우 작은 신호를 출력하기 때문에, 인터페이스 회로 설계가 미흡할 경우 노이즈에 쉽게 영향을 받아 측정 정확도가 크게 저하될 수 있습니다. 본 글에서는 MEMS 센서 인터페이스 회로 설계 시 반드시 고려해야 할 핵심 구조와, 실무에서 효과가 검증된 노이즈 저감 방법을 중심으로 알려드리겠습니다.





MEMS 센서 출력 특성과 인터페이스 설계의 중요성

MEMS 센서는 물리량을 전기적 신호로 변환하지만, 그 출력은 수 mV 수준의 아날로그 전압이거나, 내부 ADC를 거친 저속 디지털 신호인 경우가 많습니다. 특히 아날로그 출력 MEMS 센서는 외부 전자기 노이즈, 전원 리플, PCB 접지 구조의 영향을 크게 받습니다. 따라서 센서 성능의 절반 이상은 인터페이스 회로 설계에서 결정된다고 보아도 무방합니다.





아날로그 MEMS 센서 인터페이스 회로 구조

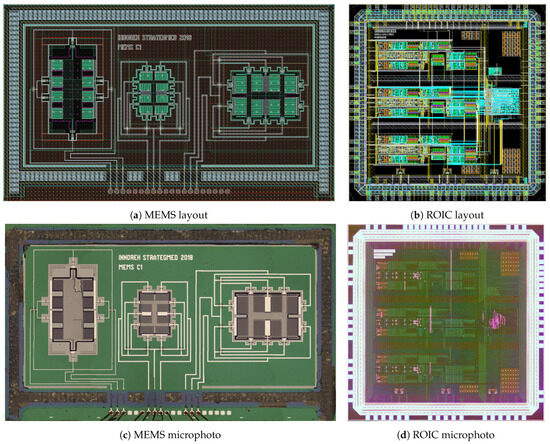

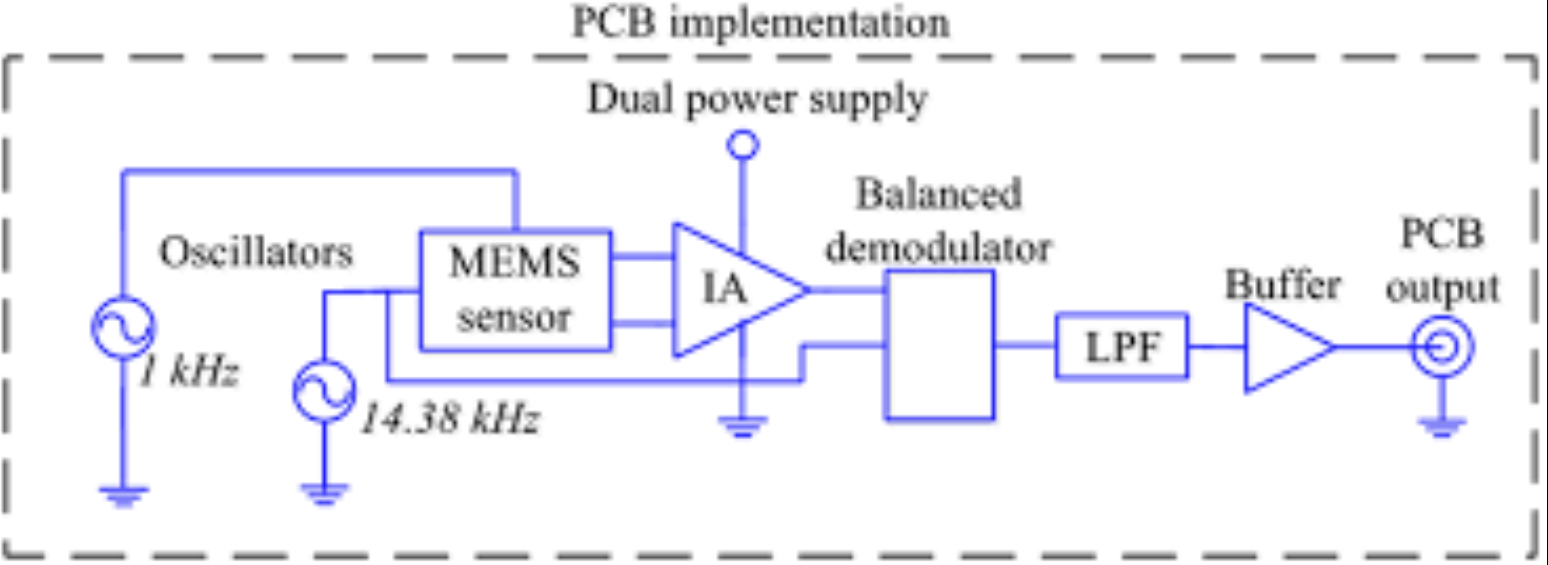

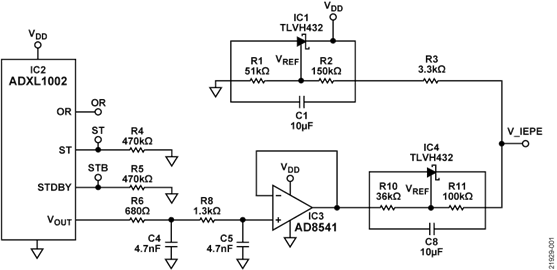

아날로그 MEMS 센서 인터페이스는 일반적으로 센서 출력 → 저역통과 필터 → 증폭기(OP-AMP) → ADC 입력 구조로 구성됩니다. 이 과정에서 가장 중요한 요소는 입력 임피던스와 노이즈 대역폭 관리입니다. 센서 출력단에 과도한 부하가 걸리면 내부 미세 구조의 동작이 왜곡될 수 있으므로, OP-AMP 입력 임피던스는 충분히 높게 설계되어야 합니다.

저역통과 필터는 센서 대역폭보다 약간 높은 컷오프 주파수로 설정하는 것이 일반적입니다. 이를 통해 고주파 스위칭 노이즈나 EMI 성분을 사전에 차단할 수 있으며, 이후 증폭 단계에서 불필요한 노이즈 증폭을 방지할 수 있습니다.



디지털 MEMS 센서(SPI/I2C) 인터페이스 시 주의사항

디지털 출력 MEMS 센서는 내부 ADC와 디지털 로직을 포함하고 있어 아날로그 노이즈에는 비교적 강하지만, 통신 신뢰성 측면에서 다른 문제가 발생할 수 있습니다. SPI 또는 I2C 라인은 클록 에지에서 발생하는 노이즈에 민감하며, 배선 길이가 길어질수록 데이터 에러 가능성이 증가합니다.

실무에서는 클록 라인에 소형 직렬 저항을 추가하여 에지 속도를 완만하게 만들고, 데이터 라인에는 풀업 저항 값을 데이터시트 권장 범위 내에서 조정하는 방식으로 안정성을 확보합니다. 또한 MEMS 센서와 MCU 사이의 공통 접지 경로를 짧고 명확하게 유지하는 것이 중요합니다.



전원 설계가 노이즈 성능을 좌우한다

MEMS 센서 노이즈 문제의 상당 부분은 전원 품질에서 비롯됩니다. 센서 전원에는 반드시 저노이즈 LDO를 사용하는 것이 권장되며, 스위칭 레귤레이터에서 직접 전원을 공급하는 구조는 피하는 것이 좋습니다. 센서 전원 핀 근처에는 세라믹 디커플링 캐패시터를 가능한 한 가깝게 배치해야 하며, 필요 시 벌크 캐패시터를 추가해 저주파 리플도 함께 억제합니다.

특히 자이로스코프나 고해상도 가속도 센서는 전원 노이즈가 출력 오프셋 변화로 직결되므로, 전원 설계는 인터페이스 회로 설계의 핵심 요소로 인식되어야 합니다.



PCB 레이아웃 기반 노이즈 저감 팁

MEMS 센서 회로에서 PCB 레이아웃은 단순한 배치 문제가 아니라 성능을 결정하는 요소입니다. 센서는 가능한 한 고전류 스위칭 회로나 RF 회로로부터 물리적으로 떨어진 위치에 배치하는 것이 좋습니다. 또한 센서 아날로그 출력 라인은 연속적인 GND 플레인을 기준으로 배치하여 리턴 경로를 명확히 해야 합니다.

아날로그 신호와 디지털 신호가 교차하지 않도록 레이아웃을 분리하고, 필요하다면 아날로그 GND와 디지털 GND를 한 지점에서만 연결하는 스타 접지 구조를 적용하는 것도 효과적인 방법입니다.





필터링과 소프트웨어 후처리의 병행

하드웨어적인 노이즈 저감만으로 모든 문제를 해결하기는 어렵습니다. 실무에서는 하드웨어 필터링과 함께 소프트웨어 기반 디지털 필터를 병행하여 사용합니다. 이동 평균 필터나 저차 FIR/IIR 필터는 MEMS 센서 출력의 랜덤 노이즈를 효과적으로 줄여주며, 시스템 지연을 최소화하는 방향으로 설계할 수 있습니다.

다만 필터 강도를 지나치게 높이면 실제 물리 응답이 둔화되므로, 센서의 응답 속도 요구사항을 고려해 필터 파라미터를 조정해야 합니다.



실무 설계 체크 포인트 정리

MEMS 센서 인터페이스 설계를 마무리하기 전에는 반드시 다음 항목을 점검해야 합니다. 센서 전원이 저노이즈로 공급되고 있는지, 출력 라인에 불필요한 고주파 성분이 존재하지 않는지, PCB 레이아웃에서 리턴 경로가 명확한지 확인하는 과정이 필요합니다. 또한 실제 환경에서 온도 변화와 진동 조건을 반영한 테스트를 통해 노이즈 특성을 검증해야 안정적인 제품을 구현할 수 있습니다.



---



MEMS 센서 회로 인터페이스 설계는 단순히 센서를 연결하는 작업이 아니라, 미세 신호를 얼마나 깨끗하게 전달하고 처리할 수 있는지를 결정하는 정밀 설계 영역입니다. 전원 품질, 인터페이스 구조, PCB 레이아웃, 필터링 기법이 유기적으로 결합될 때 비로소 센서 본래의 성능을 온전히 활용할 수 있습니다.
