하이브리드 전자회로 패키징 기술: SiP, MCM 등 최신 경향

반도체 공정 미세화가 물리적 한계에 근접하면서, 시스템 성능과 집적도를 향상시키기 위한 새로운 접근 방식으로 하이브리드 전자회로 패키징 기술이 주목받고 있습니다. 과거에는 단일 칩의 성능 향상이 곧 시스템 성능 향상으로 이어졌지만, 최근에는 여러 기능을 하나의 패키지 안에서 통합하는 방식이 더 효과적인 해법으로 인식되고 있습니다. 이러한 흐름 속에서 SiP(System in Package), MCM(Multi Chip Module)과 같은 패키징 기술은 고성능·소형화·저전력 요구를 동시에 만족시키는 핵심 기술로 자리 잡았습니다.





하이브리드 전자회로 패키징의 개념

하이브리드 전자회로 패키징이란, 서로 다른 기능을 수행하는 여러 개의 반도체 다이와 수동 소자를 하나의 패키지 내부에 집적하는 기술을 의미합니다. 이는 단일 SoC(System on Chip)로 모든 기능을 구현하는 방식과 달리, 각 기능에 최적화된 칩을 조합함으로써 설계 유연성과 생산 효율을 동시에 확보할 수 있는 장점이 있습니다.

특히 공정 노드가 다른 칩을 하나의 패키지로 묶을 수 있다는 점은 비용과 성능 측면에서 매우 큰 이점을 제공합니다. 고성능 로직은 미세 공정을 사용하고, 아날로그·전력·RF 회로는 성숙 공정을 활용하는 구조가 가능해지면서, 전체 시스템 최적화가 용이해졌습니다.





SiP(System in Package)의 특징과 활용

SiP는 하나의 패키지 안에 로직 IC, 메모리, 전원 관리 IC, 수동 소자 등을 함께 집적하여 완성된 시스템 기능을 구현하는 패키징 방식입니다. SiP의 핵심 가치는 공간 효율성과 설계 단순화에 있습니다. 보드 레벨에서 분산되던 부품들이 패키지 내부로 이동하면서 PCB 면적이 크게 감소하고, 신호 경로가 짧아져 전기적 성능 또한 향상됩니다.

스마트폰, 웨어러블, IoT 기기와 같이 소형화가 중요한 제품군에서는 SiP가 사실상 표준 패키징 기술로 자리 잡고 있습니다. RF 모듈, 무선 통신 모듈, 센서 모듈 등은 대부분 SiP 형태로 구현되고 있으며, 이는 제품 설계 기간 단축과 양산 안정성 측면에서도 큰 이점을 제공합니다.

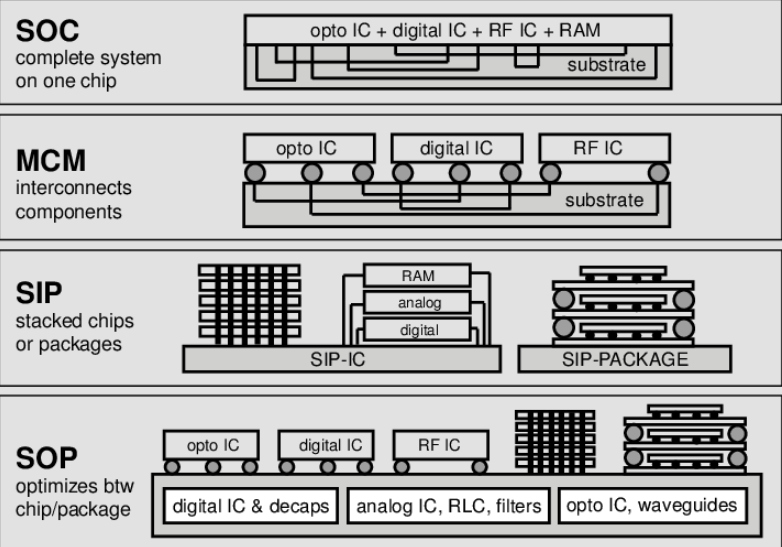

MCM(Multi Chip Module)의 구조와 장점

MCM은 여러 개의 반도체 다이를 하나의 기판 위에 배치하고 이를 하나의 패키지로 봉지하는 방식입니다. SiP와 비교하면 수동 소자 통합보다는 다이 간 고속 인터커넥션에 초점을 둔 기술이라고 볼 수 있습니다. 초기에는 고성능 컴퓨팅 및 군수·항공 분야에서 주로 사용되었으며, 최근에는 AI 가속기와 고성능 프로세서 영역에서도 다시 주목받고 있습니다.

MCM의 가장 큰 장점은 칩 간 통신 지연을 최소화할 수 있다는 점입니다. 보드 상에서 칩을 연결하는 것보다 훨씬 짧은 배선 길이를 확보할 수 있기 때문에, 고속 인터페이스에서 발생하는 손실과 지터를 효과적으로 줄일 수 있습니다.

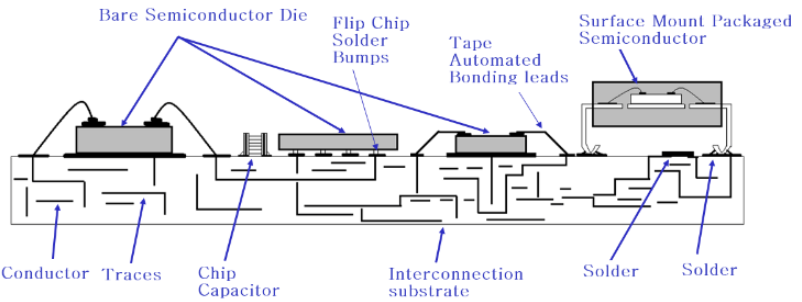

4. 하이브리드 패키징 내부 구조 이해

하이브리드 패키징은 단순히 여러 칩을 모아 놓은 구조가 아니라, 기판(substrate), 인터포저(interposer), 몰딩(compound), 미세 배선 구조가 유기적으로 결합된 복합 시스템입니다. 특히 전원 무결성(PI)과 신호 무결성(SI)을 동시에 만족시키기 위해 패키지 레벨에서의 설계 중요성이 크게 증가하고 있습니다.

최근에는 2.5D 패키징, 팬아웃(Fan-Out) 패키징과 같은 기술이 결합되면서, 기존 MCM이나 SiP의 한계를 극복하는 방향으로 발전하고 있습니다. 이러한 기술은 고대역폭 메모리(HBM)와 로직 칩을 효율적으로 연결하는 데 핵심적인 역할을 하고 있습니다.





최신 하이브리드 패키징 기술 동향

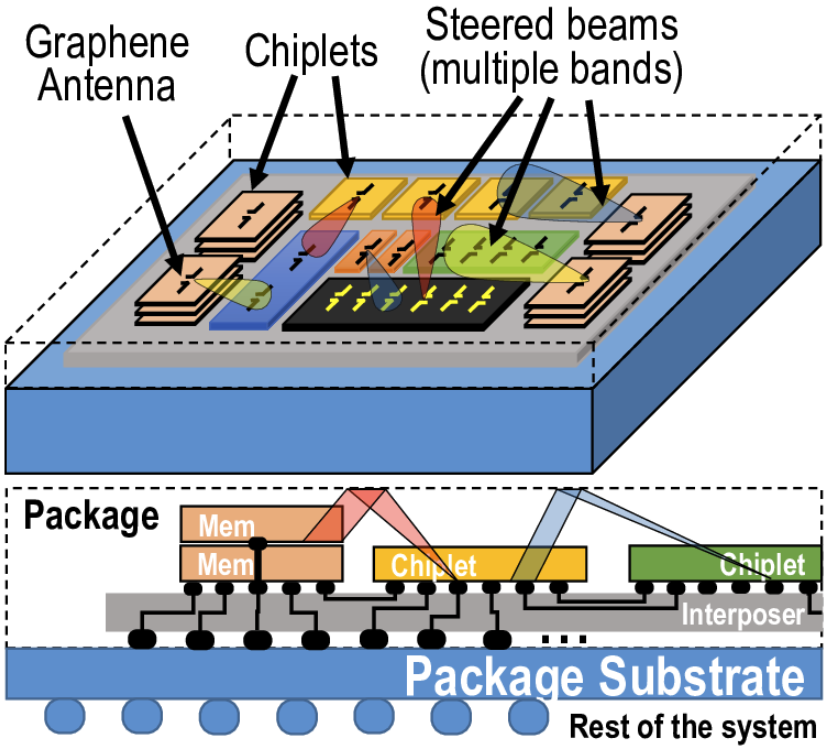

최근 하이브리드 패키징 기술은 AI, 자동차 전장, 고성능 컴퓨팅 시장의 성장과 함께 빠르게 진화하고 있습니다. 칩렛(Chiplet) 아키텍처는 이러한 흐름의 대표적인 사례로, 기능별 칩을 모듈화하여 패키지 수준에서 시스템을 구성하는 방식이 확산되고 있습니다.

자동차 전장 분야에서는 고신뢰성과 열 관리가 중요한 요소로 작용하면서, 하이브리드 패키징의 구조적 안정성과 열 분산 설계가 중요한 경쟁 요소로 부각되고 있습니다. 또한 전력 반도체와 제어 로직을 하나의 패키지로 통합하는 방향 역시 적극적으로 연구되고 있습니다.









---





하이브리드 전자회로 패키징 기술은 단순한 집적 기술을 넘어, 시스템 설계 패러다임 자체를 변화시키고 있습니다. SiP와 MCM은 각각의 장점을 바탕으로 다양한 산업 영역에서 활용되고 있으며, 향후에는 칩렛 기반 구조와 결합되어 더욱 복잡하고 고성능의 시스템을 가능하게 할 것입니다. 회로 설계자와 시스템 엔지니어에게 하이브리드 패키징에 대한 이해는 선택이 아닌 필수가 되고 있으며, 이는 제품 경쟁력을 좌우하는 핵심 요소로 작용하게 될 것입니다.
