오픈소스 회로설계 툴 vs 상용툴 비교 및 실제 적용 사례

전자회로 설계 환경은 과거와 비교해 크게 변화하였습니다. 한때는 상용 EDA 툴이 사실상 유일한 선택지였지만, 최근에는 오픈소스 회로설계 툴의 완성도가 빠르게 높아지면서 설계자에게 선택의 폭이 넓어졌습니다. 단순한 비용 비교를 넘어, 실제 개발 현장에서 어떤 툴이 더 적합한지 판단하는 것이 중요해졌습니다. 오픈소스 회로설계 툴과 상용 툴을 기능 나열 수준이 아닌, 실무 적용과 실제 사례 중심으로 비교해보겠습니다.





오픈소스 회로설계 툴의 특징과 발전 배경

오픈소스 회로설계 툴은 초기에는 교육용이나 간단한 취미 프로젝트 수준에서 활용되는 경우가 많았습니다. 그러나 최근에는 커뮤니티 기반 개발과 기업 후원을 통해 기능과 안정성이 크게 향상되었습니다. 대표적인 예로 KiCad는 다층 PCB 설계, 차동 페어, 길이 매칭, 3D 뷰어 기능까지 제공하며, 중소 규모 제품 개발에서도 충분히 활용 가능한 수준에 도달했습니다.

오픈소스 툴의 가장 큰 장점은 비용 부담이 없다는 점이 아니라, 툴 사용에 대한 제약이 거의 없다는 점입니다. 라이선스 갱신이나 좌석 제한 없이 누구나 동일한 환경에서 설계가 가능하며, 외주 업체나 협력사와의 데이터 공유도 상대적으로 자유롭습니다.







상용 회로설계 툴의 강점과 한계

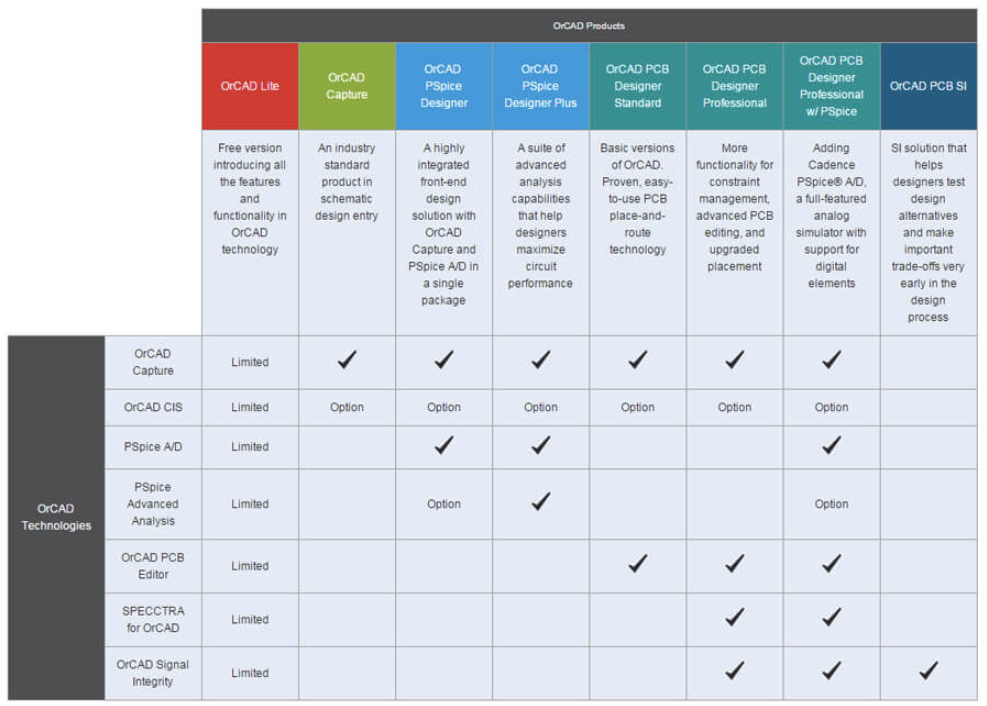

상용 회로설계 툴은 오랜 기간 축적된 기능과 안정성을 바탕으로 대규모 프로젝트에서 강력한 경쟁력을 보여 왔습니다. Altium Designer, Cadence Allegro, Mentor Graphics 계열 툴은 고속 신호 무결성 분석, 전원 무결성 분석, 대형 보드 관리 등에서 강점을 가집니다.

특히 수십 명 이상의 설계자가 동시에 참여하는 프로젝트에서는 중앙 집중형 라이브러리 관리, 변경 이력 추적, 제조 연계 기능이 매우 중요합니다. 이러한 부분은 상용 툴이 여전히 앞서 있는 영역입니다. 다만 높은 라이선스 비용과 유지보수 비용은 중소기업이나 스타트업에게 현실적인 부담으로 작용하는 경우가 많습니다.





실제 설계 현장에서의 적용 사례 비교

프로토타입 개발이나 소량 양산 제품에서는 오픈소스 툴이 충분히 경쟁력을 가집니다. 실제로 스타트업이나 연구소에서는 KiCad를 사용해 회로 설계부터 PCB 제작까지 완료한 후, 별다른 문제 없이 양산까지 진행하는 사례가 늘고 있습니다. 이 경우 설계 비용 절감과 빠른 의사결정이 큰 장점으로 작용합니다.

반면, 고속 인터페이스가 다수 포함된 복잡한 메인보드 설계나 자동차·산업용 장비와 같이 장기 유지보수가 필요한 프로젝트에서는 상용 툴이 선호됩니다. 설계 규칙 자동 검증, 제조사와 연계된 DFM/DFT 기능, 장기간 축적된 노하우는 상용 툴의 확실한 강점입니다.

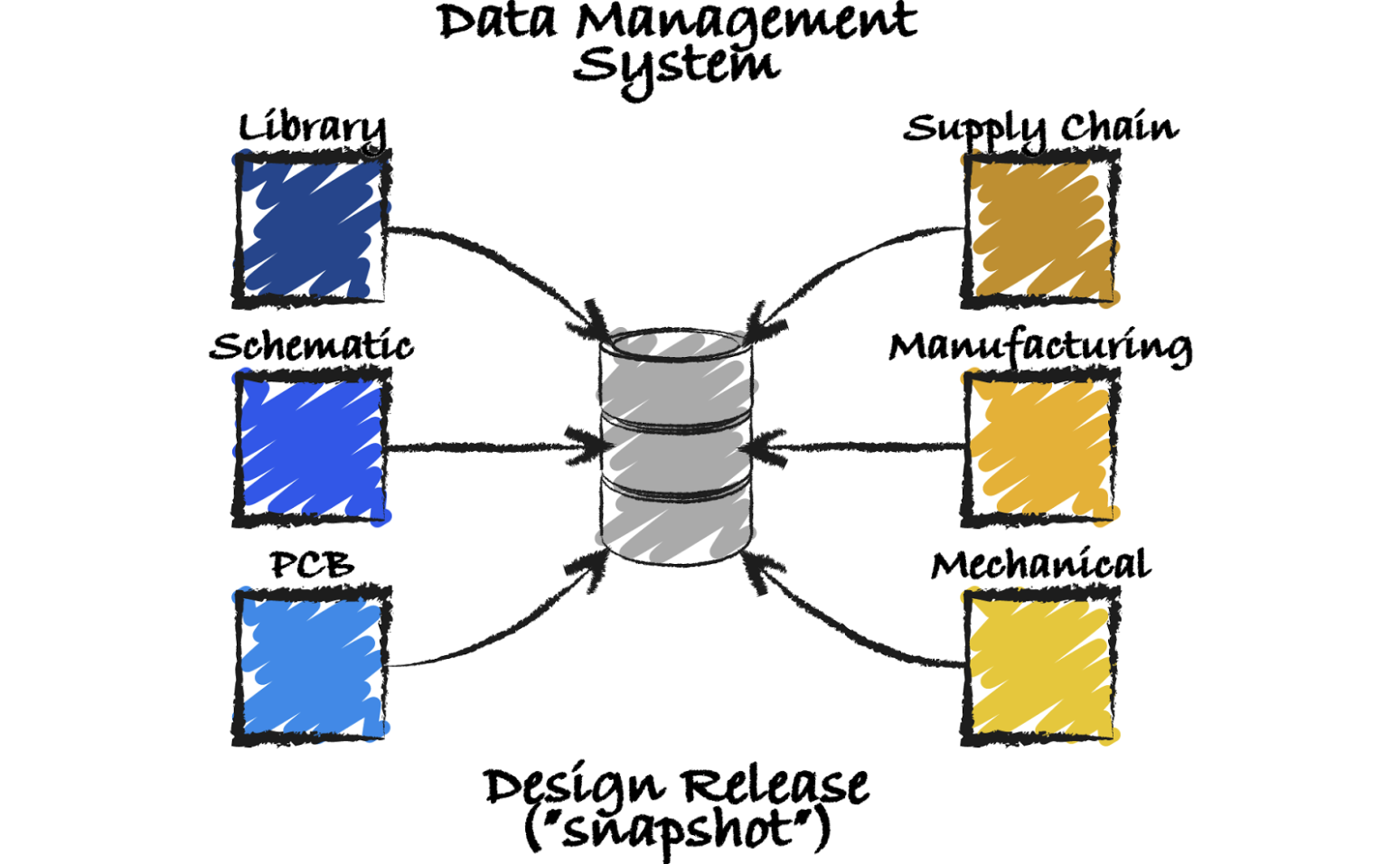

협업과 라이브러리 관리 관점에서의 차이

오픈소스 툴은 Git과 같은 형상관리 시스템과의 연계가 비교적 자유롭다는 장점이 있습니다. 설계 데이터를 텍스트 기반으로 관리할 수 있어 변경 이력 추적이 명확하며, 소프트웨어 개발 방식에 익숙한 팀에서는 이러한 구조가 오히려 효율적으로 작동합니다.

상용 툴은 자체적인 협업 시스템을 제공하는 경우가 많으며, 설계 규칙과 라이브러리를 중앙에서 통제할 수 있습니다. 이는 대규모 조직에서는 강점이 되지만, 소규모 팀에서는 오히려 관리 부담으로 작용하기도 합니다.







실무 기준에서의 선택 가이드

회로설계 툴 선택은 기술적 우열의 문제가 아니라 프로젝트 성격의 문제입니다. 개발 인원이 적고 빠른 반복 개발이 필요한 경우에는 오픈소스 툴이 합리적인 선택이 될 수 있습니다. 반대로 복잡한 신호 무결성 검증이 필수적이고, 장기적인 유지보수가 중요한 경우에는 상용 툴의 안정성이 큰 장점으로 작용합니다.

실무에서는 두 가지 툴을 병행 사용하는 경우도 많습니다. 초기 컨셉 설계와 검증 단계에서는 오픈소스 툴을 활용하고, 최종 양산 단계에서는 상용 툴로 전환하는 방식도 충분히 현실적인 전략입니다.





---





오픈소스 회로설계 툴과 상용 툴은 각각 명확한 장단점을 가지고 있으며, 어느 하나가 절대적으로 우수하다고 단정하기는 어렵습니다. 중요한 것은 툴 자체가 아니라, 프로젝트의 규모와 요구사항, 팀의 역량에 맞는 선택입니다. 최근 오픈소스 툴의 발전 속도를 고려할 때, 앞으로 회로설계 환경은 더욱 유연하고 다양해질 것으로 예상됩니다.
