아날로그 vs 디지털 MEMS 인터페이스 비교

MEMS 센서는 가속도계, 자이로스코프, 압력 센서 등 다양한 형태로 사용되며, 출력 방식에 따라 아날로그 인터페이스와 디지털 인터페이스로 구분됩니다. 센서의 성능 자체도 중요하지만, 실제 시스템 품질을 좌우하는 요소는 센서와 MCU 사이를 연결하는 인터페이스 구조입니다. 같은 MEMS 센서라도 아날로그 출력과 디지털 출력은 회로 설계 난이도, 노이즈 특성, 시스템 비용과 신뢰성에서 큰 차이를 보입니다. 본 글에서는 아날로그 MEMS 인터페이스와 디지털 MEMS 인터페이스를 실무 관점에서 비교하여, 어떤 조건에서 어떤 방식을 선택하는 것이 좋을지 알려드리겠습니다.











아날로그 MEMS 인터페이스의 기본 구조

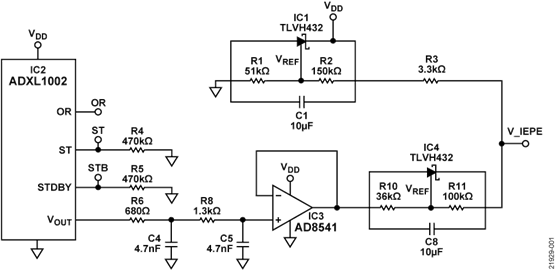

아날로그 MEMS 센서는 물리량을 연속적인 전압 또는 전류 신호로 출력합니다. 이 신호는 보통 수 mV에서 수백 mV 수준으로 매우 작기 때문에, 센서 출력 이후에 신호 조정 회로가 반드시 필요합니다. 일반적인 인터페이스 구조는 센서 출력 → 저역통과 필터 → 증폭기(OP-AMP) → ADC 입력 순으로 구성됩니다.

이 구조의 장점은 센서 출력의 세밀한 변화를 그대로 관측할 수 있다는 점입니다. ADC 해상도와 증폭 비율을 적절히 설정하면 매우 높은 분해능을 얻을 수 있습니다. 반면, 신호 경로가 길어질수록 외부 노이즈, 전원 리플, PCB 레이아웃의 영향을 크게 받게 되므로 설계 난이도가 높아지는 특징을 가지고 있습니다.







디지털 MEMS 인터페이스의 기본 구조

디지털 MEMS 센서는 센서 내부에 ADC와 디지털 로직을 포함하고 있으며, SPI 또는 I2C와 같은 디지털 통신 방식으로 데이터를 출력합니다. 외부에서는 MCU와 센서를 디지털 신호선으로만 연결하면 되기 때문에 인터페이스 구조가 단순해집니다.

디지털 인터페이스의 가장 큰 장점은 노이즈 내성이 높다는 점입니다. 아날로그 신호를 보드 외부로 끌어내지 않기 때문에, PCB 환경이나 전자기 간섭의 영향을 상대적으로 덜 받습니다. 또한 센서 제조사에서 이미 보정(calibration)과 필터링을 내부적으로 수행하는 경우가 많아, 시스템 설계 시간이 단축되는 이점이 있습니다.









노이즈 관점에서의 차이

노이즈 측면에서 보면 아날로그 MEMS 인터페이스는 구조적으로 불리한 위치에 있습니다. 신호 크기가 작고 연속적인 형태이기 때문에, 전원 노이즈나 스위칭 회로에서 발생하는 EMI가 그대로 출력에 섞이기 쉽습니다. 특히 고해상도 센서일수록 이러한 영향이 더욱 두드러집니다.

반면 디지털 MEMS 인터페이스는 신호가 논리 레벨로 변환된 이후 전송되므로, 일정 수준 이상의 노이즈는 데이터 값에 영향을 주지 않습니다. 다만 클록 에지 노이즈나 타이밍 문제로 인해 통신 에러가 발생할 수 있으므로, 배선 길이와 종단 조건에는 주의가 필요합니다.



회로 설계 난이도 비교

아날로그 MEMS 인터페이스는 회로 설계 난이도가 상대적으로 높습니다. OP-AMP 선택, 필터 차수와 컷오프 주파수 설정, ADC 기준 전압 설계 등 고려해야 할 요소가 많습니다. 또한 PCB 레이아웃에서 아날로그 그라운드와 디지털 그라운드를 어떻게 분리하고 결합할지에 대한 고민도 필수적입니다.

디지털 MEMS 인터페이스는 이러한 부담이 크게 줄어듭니다. 센서 데이터시트에서 권장하는 전원 및 통신 조건만 충족하면 비교적 안정적인 동작을 얻을 수 있습니다. 이로 인해 양산 제품이나 개발 기간이 제한된 프로젝트에서는 디지털 MEMS 센서가 선호되는 경우가 많습니다.



시스템 유연성과 확장성

아날로그 인터페이스는 시스템 유연성 측면에서 강점을 가집니다. 외부 증폭기와 필터 구성을 변경함으로써 원하는 대역폭과 감도를 자유롭게 조정할 수 있으며, 특정 응용에 최적화된 신호 처리 구조를 구현할 수 있습니다. 이는 산업용 계측이나 연구용 장비에서 아날로그 MEMS가 여전히 사용되는 이유이기도 합니다.

디지털 인터페이스는 내부 설정 레지스터를 통해 일부 파라미터를 조정할 수 있지만, 근본적인 신호 처리 구조는 센서 내부에 고정되어 있습니다. 따라서 커스터마이징 범위는 제한적이지만, 그만큼 설계 리스크도 낮아집니다.



소비전력과 시스템 비용 관점

소비전력 측면에서는 디지털 MEMS 센서가 유리한 경우가 많습니다. 내부에서 신호 처리가 완료되기 때문에 외부 OP-AMP나 고속 ADC가 필요하지 않으며, MCU와의 인터페이스도 단순합니다. 이로 인해 전체 시스템 소비전력과 BOM 비용이 감소하는 효과를 얻을 수 있습니다.

아날로그 MEMS 센서는 외부 회로 구성이 복잡해질수록 전력 소모가 증가하고, 부품 수가 늘어나 BOM 비용 역시 상승하는 경향이 있습니다. 다만 특정 고정밀 응용에서는 이러한 비용 증가가 허용되기도 합니다.



실무 설계 기준에서의 선택 가이드

실무에서 MEMS 인터페이스 방식을 선택할 때는 단순한 성능 비교보다 시스템 전체 요구사항을 기준으로 판단해야 합니다. 고해상도, 저지연, 신호 커스터마이징이 중요한 경우에는 아날로그 MEMS 인터페이스가 적합합니다. 반대로 안정성, 개발 속도, 양산성을 중시하는 경우에는 디지털 MEMS 인터페이스가 더 합리적인 선택이 됩니다.





---





아날로그와 디지털 MEMS 인터페이스는 우열의 관계라기보다 적용 환경에 따른 선택의 문제입니다. 아날로그 방식은 높은 자유도와 정밀 제어가 가능한 반면, 설계 난이도와 노이즈 관리 부담이 큽니다. 디지털 방식은 구조가 단순하고 신뢰성이 높아 상용 제품에 적합합니다. 설계자는 센서 성능뿐 아니라 회로 설계 역량, 제품 환경, 개발 일정까지 종합적으로 고려하여 인터페이스 방식을 선택하는 것이 바람직합니다.
